固定连接母线的差动保护
时间：2023-03-13作者：佚名
|
为提高供电的稳定性，常采用双母线同时运行的方式。按一定要求将引出线和有电源的支路固定联于两条母线上——固定连接母线。任一母线故障时，只切除联于该母线上的元件，另一母线可以继续运行，从而缩小了停电范围，提高了供电可靠性，此时需要母线差动保护具有选择故障母线的能力。
1 构成以及作用原理
 5DL母联（开关）断路器
三部分组成： ① 1CT、2CT、6CT和1CJ——用于选择母线Ⅰ的故障 ② 3CT、4CT、5CT和2CJ——用于选择母线Ⅱ的故障
③ 完全差动保护1~6CT和3CJ——整套保护的启动元件
原理： ① 正常运行或区外故障时
由上图电流分布情况可知： 1CJ、2CJ、3CJ中均为不平衡电流，保护不动作

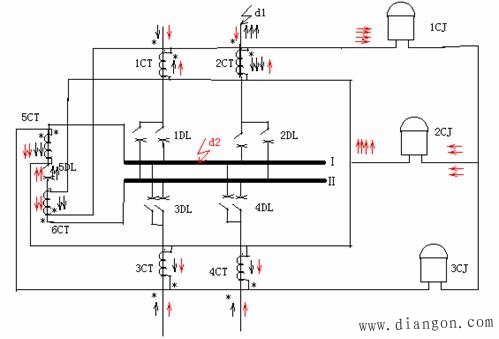

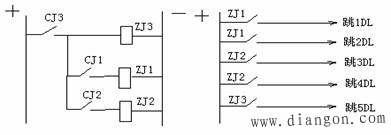

② 区内故障时，例，母线Ⅰ故障，见上图红色电流分布情况可见：1CJ、3CJ中流入全部短路电流，所以1CJ、3CJ启动，跳开1DL、2DL和5DL；2CJ中为不平衡电流，不动，所以母线Ⅱ仍可继续运行。当母线Ⅱ故障时，分析同上。2CJ、3CJ起动，跳开3DL、4DL、和5DL，母线Ⅰ继续运行。
2 固定连接破坏时， 例线路1由母线Ⅰ切换到母线Ⅱ，因二次回路不能随之切换，所以外部短路时，1CJ、2CJ中有较大的差动电流而误动，但3CJ仍流过不平衡电流，不会误动。区内短路时，1CJ、2CJ都可能动作，3CJ动作，所以两条母线都可能切除。
该保护优点：能快速而有选择性的切除母线故障；
缺点： 当固定连接破坏时，不能选择故障母线，限制了系统运行调度的灵活性。
四电流比相式母线保护
为提高母线保护运行的灵活性而提出
 正常运行或者
 故障时：   母线故障时：
  即：利用比相元件比较各元件的相位，便可判断区内、区外故障。

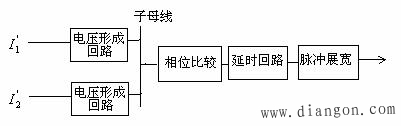

 单相方框图
从每个连接元件的CT引出三相电流，经电压形成回路分别送入各相的小母线，每相的
小母线分别送至本相的比较回路。延时回路的作用是从时间上躲开外部短路时出现的相位误
差，脉冲展宽回路的作用是使出口继电器可靠动作。
特点： ① 只与电流相位有关，而与电流的幅值大小无关
② 不需考虑不平衡电流的影响，提高了灵敏度
③ 不要求采用同型号和同变比的CT，增加了使用的灵活性。
五母联相位差动保护
固定连接母线的差动保护的改进。比较母联中电流与总差电流的相位作为故障母线的
选择元件。

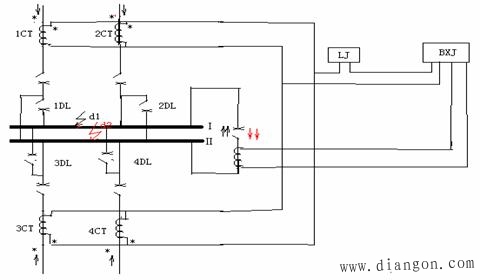

 ① Ⅰ母线发生故障时，母联中电流方向从Ⅱ母线流向Ⅰ母线
② Ⅱ母线发生故障时，母联中电流方向从Ⅰ母线流向Ⅱ母线，两种情况下电流相位变化1800。
基准量：总差电流，相位不变，同时为故障启动元件。可见，不管母线上元件如何连接，
只要母联中有电流流过，则能选择出故障母线，无固定连接的要求。这是它的优点。
六断路器失灵保护
定义： P226
例：

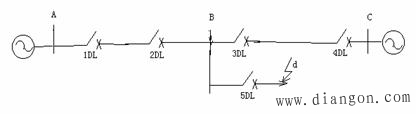

 d处发生故障时候，5DL拒动，装设于变电所B的断路器失灵保护动作，加速断开2DL、3DL。可使故障范围不至于影响到变电所A和C。（1DL、4DL的远后备保护动作亦可达到同样的目的，但因为动作时间太长满足不了系统的要求）
原理：

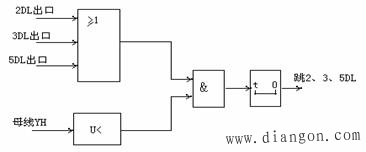

 原理方框图
当d处发生故障的时候，5DL保护动作，若5DL拒动，而且U<动作，则“与”门开放，经延时t跳开2DL、3DL。
延时元件t：鉴别断路还是失灵。>
 通常取t=0.3~0.5s。 U< ：辅助判别元件。
各保护出口（2DL、3DL、5DL）：起动元件。 |
