瞬变电抗和超瞬变电抗及其测定方法

　　1．瞬变和超瞬变电抗的物理意义

　　电枢反应电抗　,其大小和电枢反应磁通的路径的磁导成正比。同步电抗　（含漏电抗）

　　突然短路时，电枢反应磁通被挤到沿阻尼绕组的漏磁路和励磁绕组的漏磁路，磁路的磁阻也大得多，相应地电枢反应电抗也小得多，即直轴电抗也小得多，此电抗称为直轴超瞬变电抗。

　　事实上，转子阻尼绕阻，励磁绕组都有电阻存在，因而电流相应要衰减，而阻尼绕组中的电阻较大，先衰减，则电枢反应磁通进入阻尼绕组。所对应的电抗称为直轴瞬变电抗，此时定子电流（周期性分量改由限制）。

　　最后当励磁绕组中的电流衰减后，电机进入稳态短中状态，定子电流由Xd所限制。

　　由上可知： 　

　　等效电路：

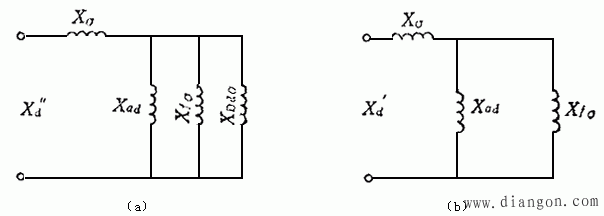

图1 d轴超瞬变和瞬变电抗的等效电路

　　当阻尼绕组中电流衰减后，则：

　　则：　

　　式中　均为折算定子侧的漏电抗

　　△如果突然短路不是发生在电枢端点上，由于线路电阻的作用，则短路电流中含有交轴分量，则相应有交轴瞬变电抗，　由于交轴上没有励磁绕组。

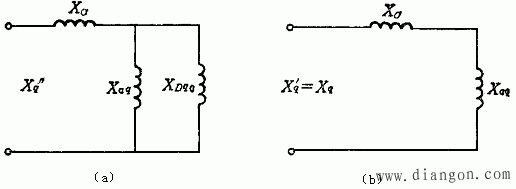

图2 q轴超瞬变和瞬变电抗的等效电路

　　2．瞬变和超瞬变电抗的测量。

图3 超瞬变和瞬变电抗的测量

　　转子中电流最大时：U₁→I₁→P₁→变压器作用强→　

　　转子中电流最小时：U₂→I₂→P₂→变压器作用弱→　

　　则：　

　　计及电阻，则　

　　如果转子没有阻尼绕组，则所测的参数为　。
