变配电所安装调试常见问题及处理方法
时间：2023-03-13作者：佚名
|
在安装调试时，应对控制及保护装置的选择性、灵敏性和可靠性进行认真分析，仔细核对检验元器件的质量，除按照设计意图实现控制及保护功能以外，还应根据实际情况提出优化设计建议，提供给设计和运营单位人员参考。下面举例说明在变配电所安装调试时出现的问题及处理意见。 例一、两路电源互投对低压用电负荷供电并采取简单保护，两主进开关为分励脱扣器，当两路电源同时停电时，主进开关因操作电源失电而不能及时分断，必须手动分断，使故障排除时间延长。处理意见为：将主进开关改为失压脱扣器，在两路电源均失电的情况下，主进开关能够及时分断，故障排除时间缩短。 例二、低电压保护是在电流速断保护的保护范围不能满足要求时而采取的一种后备保护，它是反应保护安装处母线电压降低而动作的一种保护。当电压互感器二次回路断线或熔断器熔丝熔断时，会引起低电压保护误动作，使断路器跳闸线路停电。处理意见为：在控制回路串接过电流继电器的常开接点作为低电压保护的闭锁元件，正常运行时(假设出现电压互感器二次回路断线或熔断器熔丝熔断)过电流继电器不会动作，对保护装置起到闭锁作用，只有被保护线路出现故障流过短路电流时才会动作，否则只发出低电压信号，这样可减少非线路故障的停电范围(见控制原理接线图1)。

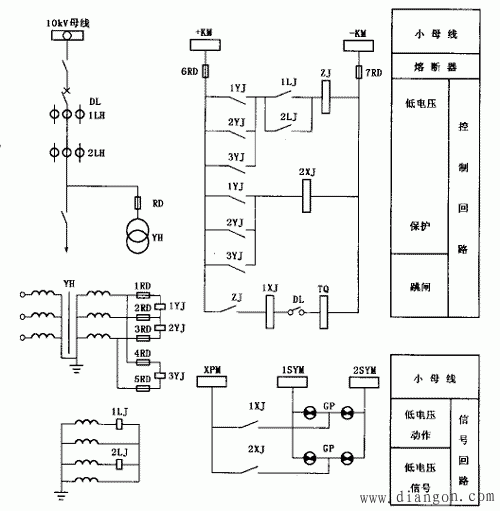

图1 低压保护控制原理接线图 例三、母线绝缘监视装置是利用线路单相接地时，接在母线电压互感器二次侧开口三角形线圈的过电压继电器动作发出接地信号的监视装置，在安装调试时可以先将过电压继电器常开接点短接，观察母线接地信号显示情况，合格后再用带高压跌落式熔断器装置的试验设备进行模拟试验。 |
