电接点压力表自动供水接线｜干货速懂，自己接线不踩坑

做泵房供水、水电运维的师傅，这套自动供水接线一定要学会，低压启泵、高压停泵，全自动运行，今天用大白话讲透原理 + 接线要点，新手也能上手。

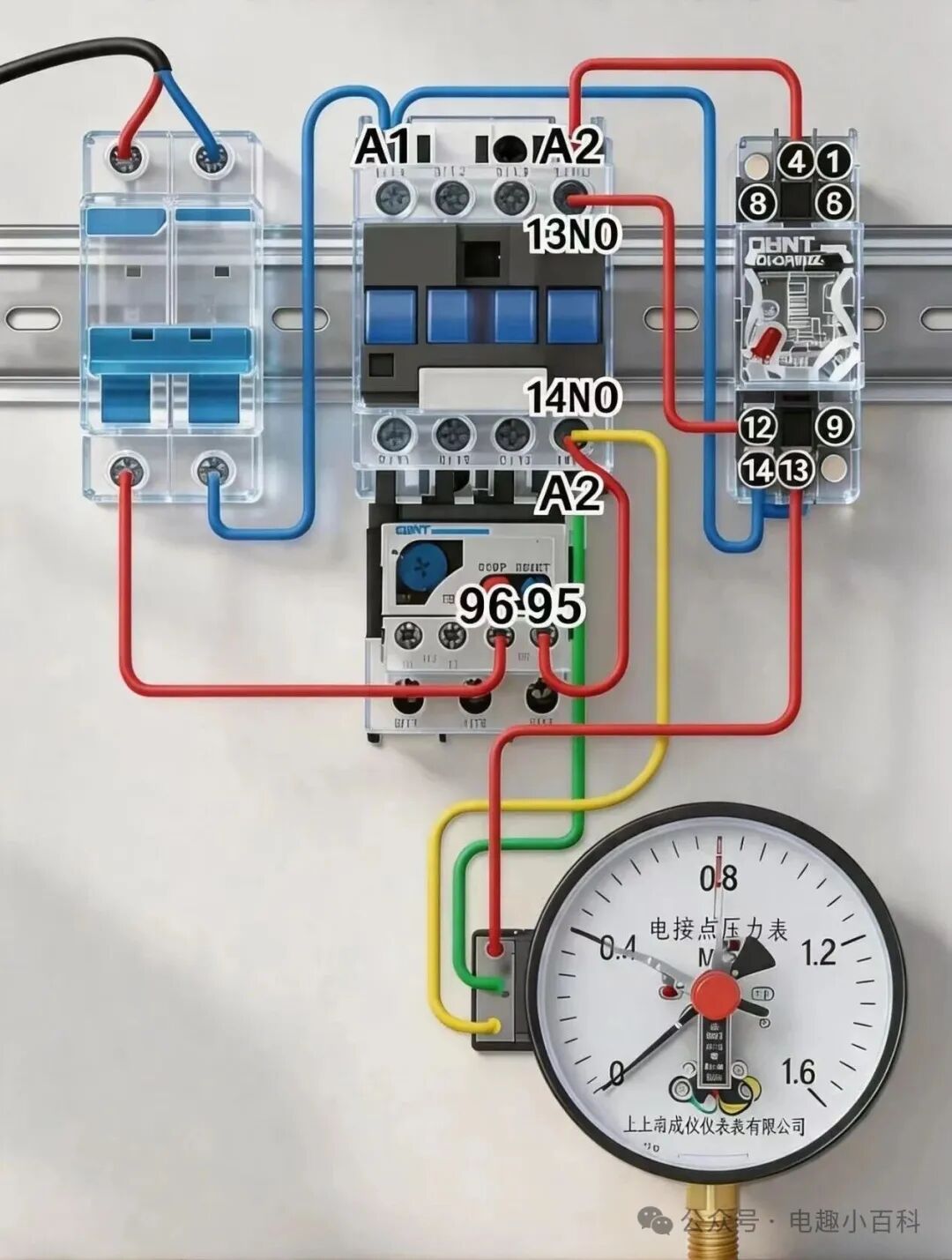

空开：总电源开关，负责过载、短路保护

交流接触器：控制水泵启停，线圈得电水泵工作

中间继电器：信号中转，保护压力表精密触点不烧坏

电接点压力表：系统核心，监测水压，控制启停

水压低于设定下限→压力表触点接通，继电器、接触器依次吸合，水泵启动供水水压升到设定上限→触点断开，回路断电，水泵停止水压回落，自动循环，实现无人值守供水
