电流环接口

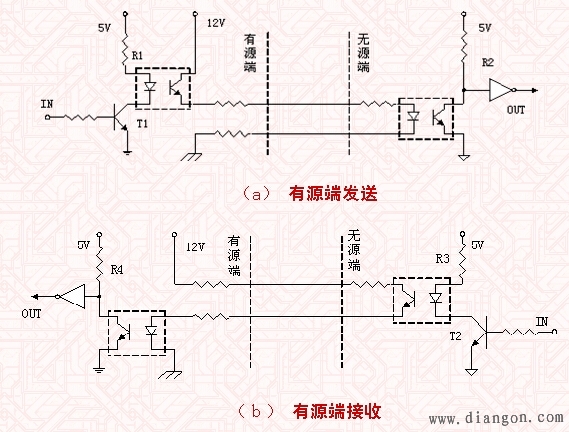

图1 电流环接口
　　其发送端与接收端各有一个光电耦合器。
　　在有源的发送端，当信号为"1"时，三极管T1导通，光电耦合器中的三极管有电流通过，选择电阻R1，使环路中的电流为15 mA~20mA。此电流使接收端光耦器的三极管导通，经反相门整形后输出为"1"。当信号为"0"， T1截止，环路上无电流，接收端光耦器的三极管截止，经反相门整形后输出为"0"。
　　在无源的发送端，当信号为"1" 时，T2导通，选择电阻R3使环路上的电流为15 mA~20mA，此电流使有源接收端光耦器的三极管导通，经反相门输出为"1"。当信号为"0"时，T2截止，环路上无电流,因此接收端为低电平。
