IO口模拟UART串口通信

　　为了让大家充分理解UART串口通信的原理，我们先用P3.0和P3.1这两个当做IO口来进行模拟实际串口通信的过程，原理搞懂后，我们再使用寄存器配置实现串口通信过程。

　　对于UART串口波特率，常用的值是300、600、1200、2400、4800、9600、14400、19200、28800、38400、57600、115200、128000、256000等速率。IO口模拟UART串行通信程序是一个简单的演示程序，我们使用串口调试助手下发一个数据，数据加1后，再自动返回。串口调试助手，在我们进行全板子测试视频的时候，大家已经见过，这里我们直接使用STC-ISP软件自带的串口调试助手，先把串口调试助手使用给大家说一下，如图1所示。第一步要选择串口助手菜单，第二步选择十六进制显示，第三步选择十六进制发送，第四步选择COM口，这个COM口要和自己电脑设备管理器里的那个COM口一致，波特率是我们程序设定好的选择，我们程序中让一个数据位持续时间是1/9600秒，那这个地方选择波特率就是选9600，校验位选N，数据位8，停止位1。

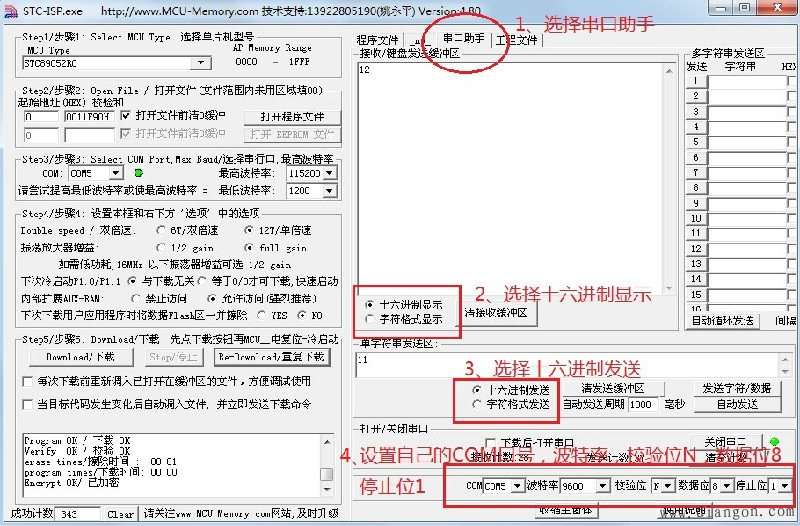

图1 串口调试助手示意图

　　串口调试助手的实质就是我们利用电脑上的UART通信接口，通过这个UART接口发送数据给我们的单片机，也可以把我们的单片机发送的数据接收到这个调试助手界面上。

　　因为初次接触通信方面的技术，所以我对这个程序进行一下解释，大家可以边看我的解释边看程序，把底层原理先彻底弄懂。

　　变量定义部分就不用说了，直接看main主函数。首先是对通信的波特率的设定，在这里我们配置的波特率是9600，那么串口调试助手也得是9600。配置波特率的时候，我们用的是定时器0的模式2。模式2中，不再是TH0代表高8位，TL0代表低8位了，而只有TL0在进行计数了。当TL0溢出后，不仅仅会让TF0变1，而且还会将TH0中的内容重新自动装到TL0中。这样有一个好处，我们可以把我们想要的定时器初值提前存在TH0中，当TL0溢出后，TH0自动把初值就重新送入TL0了，全自动的，不需要程序上再给TL0重新赋值了，配置方式很简单，大家可以自己看下程序并且计算一下初值。

　　波特率设置好以后，打开中断，然后等待接收串口调试助手下发的数据。接收数据的时候，首先要进行低电平检测 while (PIN_RXD)，若没有低电平则说明没有数据，一旦检测到低电平，就进入启动接收函数StartRXD()。接收函数最开始启动半个波特率周期，初学可能这里不是很明白。大家回头看一下我们的图11-2里边的串口数据示意图，信号在数据位电平变化的时候去读，因为时序上的误差以及信号稳定性的问题很容易读错数据，所以我们希望在信号最稳定的时候去读数据。除了信号变化的那个沿的位置外，其他位置都很稳定，那么我们现在就约定在信号中间位置去读取电平状态，这样能够保证我们信号读的是对的。

　　一旦读到了起始信号，我们就把当前状态设定成接受状态，并且打开定时器中断，第一次是半个周期进入中断后，对起始位进行二次判断一下，确认一下起始位是低电平，而不是一个干扰信号。以后每经过9600分之一秒进入一次中断，并且把这个引脚的状态读到RxdBuf里边。等待接收完毕之后，我们再把这个RxdBuf加1，再通过TXD引脚发送出去，同样需要先发一位起始位，然后发8个数据位，再发结束位，发送完毕后，程序运行到while (PIN_RXD)，等待第二轮信号接收的开始。

#include

sbit PIN_RXD = P3^0; //接收引脚定义

sbit PIN_TXD = P3^1; //发送引脚定义

bit RxdOrTxd = 0; //指示当前状态为接收还是发送

bit RxdEnd = 0; //接收结束标志

bit TxdEnd = 0; //发送结束标志

unsigned char RxdBuf = 0; //接收缓冲器

unsigned char TxdBuf = 0; //发送缓冲器

void ConfigUART(unsigned int baud);

void StartTXD(unsigned char dat);

void StartRXD();

void main ()

{

ConfigUART(9600); //配置波特率为9600

EA = 1; //开总中断

while(1)

{

while (PIN_RXD); //等待接收引脚出现低电平，即起始位

StartRXD(); //启动接收

while (!RxdEnd); //等待接收完成

StartTXD(RxdBuf 1); //接收到的数据 1后，发送回去

while (!TxdEnd); //等待发送完成

}

}

void ConfigUART(unsigned int baud) //串口配置函数，baud为波特率

{

TMOD
