配电线路特点和保护电器选型

1、配电线路特点和对保护电器的要求
（1） 配电系统通常有树干式和放射式两类，还有两者的混合系统。一般树干式系统的干线较长，对保护电器要求较高，往往需要高档保护电器，即选择型断路器。
（2） 配电线路可分为主干线、分干线和末端线路三种。主干线是从变电所低压配电屏引出的馈电线，当为树干式线路，此干线容量很大时，通常使用母干线。
（3） 末端线路是直接连接用电设备，短路或接地故障时，要求尽快甚至瞬时切断电路，无选择性要求。
2、配电线路故障特点
（1） 短路和接地故障，发生在末端回路多，大约占到90%以上，特别是插座回路更是如此，原因是插头、插座和移动电器及其导线和接头等较容易出故障；
（2） 就故障类型而言，接地故障多，相间短路少，前者约占80%~90%；
（3） 电动机等设备的末端回路，通常是过载多，短路故障较少，电动机的过载约占80%以上，而过载是用热继电器保护的，不会使熔断器、断路器动作。
3、保护电器选型方案
　　根据前面叙述的电路故障特点和几种保护电器性能的比较，提出保护电器选型方案的建议。本文只论述熔断器和断路器的选型方案，而不涉及保护电器参数的整定。
（1） 以下位置应选用选择型断路器
① 变压器低压出线的总开关；
② 变电所低压配电屏引出的母干线，或引出的电流容量较大（如500A 以上）的树干式线路的保护；
③ 重要场所的低压配电屏引出的电流容量较大（如300A 以上）的放射式线路保护。
（2） 以下位置可选用非选择型断路器
① 末端回路的保护；
② 靠近末端回路的上一级分干线的保护，当供给用电设备不多，且偶然停电影响不太大时。
（3） 以下位置宜选用熔断器
① 配电线路中间各级分干线的保护；
② 变电所低压配电屏引出的电流容量较小（如300A 以下）的主干线的保护；
③ 有条件时也可用作电动机末端回路的保护，但此处不宜选用gG型熔断器（即全范围分断、一般用途的熔断器），而应选用aM型熔断器（即部分范围分断、电动机保护用熔断器）。因aM 型熔断器选用的熔断体额定电流比gG 型小得多，有利于提高保护灵敏性，也避免了使上级保护电器选的过大。
（4） 保护电器选型综合方案

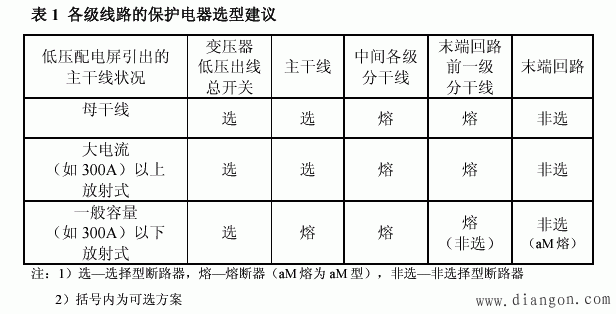

各级线路保护电器选型建议列于表1。
