互补对称式功率放大电路

省去输出变压器的功率放大电路通常称为OTL电路。以下首先分析OTL乙类互补对称电路的电路组成、工作原理以及电路的最大输出功率和效率。

一、OTL乙类互补对称电路

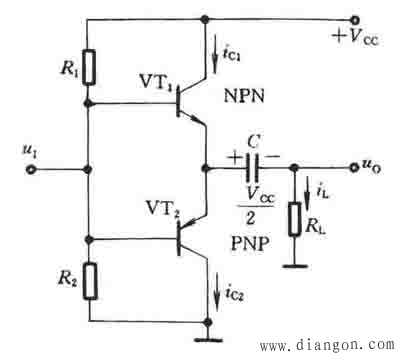

OTL乙类互补对称电路的组成如图1所示。输入电u1同时加在两个三极管VT1、VT2的基极，两管的发射极连在一起，然后通过大电容C接至负载电阻Rl,省去了输出变压器。三极管VT1和VT2的类型不同，分别为NPN型和PNP 型。电路中只需用一路直流电源Vcc。电阻R1和R2的作用是确定放大电路的静态电位。

假设调整电阻R1和R2的值，使静态时两管的发射极电位为VCC∕2，则电容C两端的电压UC也等于VCC∕2。加上正弦波输入电压U1时，如果电容足够大，可认为当输入电压按正弦规律变化时，电容两端电压保持VCC∕2的数值基本不变。在U1正半周，NPN三极管VT1导电，PNP三极管VT2截止。IC1从VCC流出，经过VT1和电容后流过负载至公共端。此时VT1集电极回路的直流电源电压为VCC与电容上电压之差，即等于VCC- VCC∕2= VCC∕2。在U1的负半周，VT2导电，VT1截止。VT2导电时依靠电容上的电压供电， Ic2从电容的的正端流出，经VT2流至公共端，再流过负载，然后回到电容的负端。VT2集电极回路的电源电压等于- VCC∕2。由下图可见，无伦VT1或VT2导电，电路均工作在射极输出器状态。

二,OTL甲乙类互补对称电路

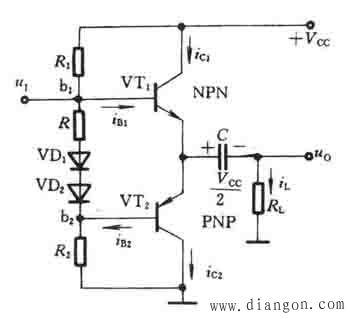

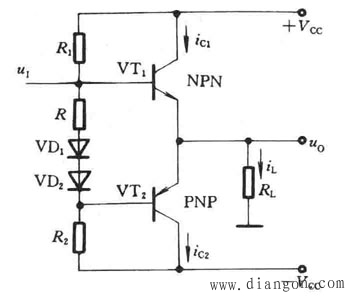

为了减小交越失真,改善输出波形,通常设法使三极管VT1和VT2在静态时已经有一个较小的基极电流,以避免当U1幅度较小时两个三极管同时截止.为此,在VT1、VT2的基极之间，接入电阻R和两个二极管VD1和VD2，如上图所示.由于在两个三极管的基极之间产生一个偏压,因此当U1=0时,VT1、VT2已微微导通，在两个三极管的基极已经各自存在一个较小的基极电流IB1和IB2，因而，在两管的集电极回路也各有一个较小的集电极电流IC1和IC2，但静态时IL=IC1-IC2=0，见下图。当加上正弦输入电压U1时，在正半周，IC1浙增大，IC2渐减小，最后VT1截止。在负半周则相反，IC2渐增大，而IC1渐减小，然后VT2截止。在负半周则相反，IC2渐增大，而IC1渐减小，最后VT1截止。IC1和IC2的波形上图,可见,两管轮流导电的交替过程比较平滑,最终得到的IL和UO的波形更接近于理想的正弦波,从而减小了交越失真.

由上图还可见,此时每管的导电角略大于180度,而小于360度,所以这种称为OTL甲乙类互补对称电路.
