配电柜测量仪表的交流电压回路

在电力系统中，电压互感器是按母线数量设置的，即每一组主母线装设一组电压互感器。接在同一母线上的所有元件上的测量仪表、继电保护和自动装置都由同一组电压互感器的二次侧取得电压。为了减少电缆联系，采用了电压小母线。各电气设备所需要的二次电压可由电压小母线上引接。

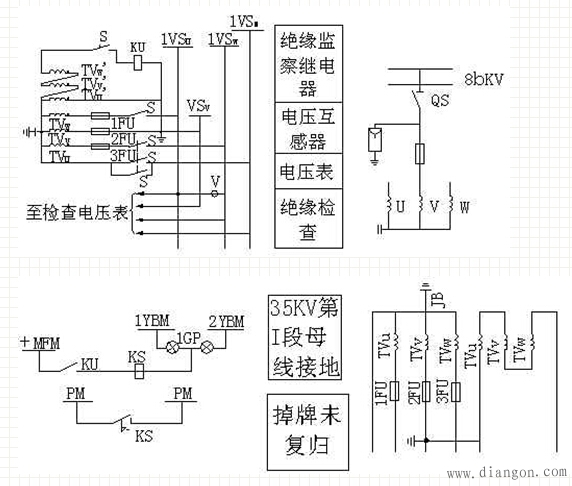

V相接地的35千伏电压互感器二次回路接线图
TVu、TVv、TVw—电压互感器二次绕组：TVu'、TVv'、TVw'—电压互感器第三绕组；V—电压表；1GP—光字牌；KU—电压继电器；KS—信号继电器；1～3FU—熔断器；JB—击穿保险；S—辅助开关
