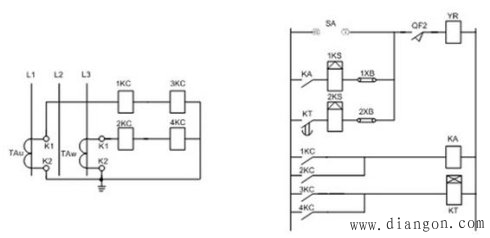

定时限过流保护动作原理

TA1、TA3 ：电流互感器 1KA、2KA ：电流继电器 WBC ：控制小母线 FU1、FU2 ：控制回路熔断器
SA ：分合闸操作开关 R ：信号灯串联电阻 HL-G ：绿色信号灯 HL-R ：红色信号灯
YA-N ：断路器合闸线圈 YA-F ：断路器跳闸线圈QF：断路器辅助接点 1KS、2KS：信号继电器
KM：中间继电器 KT：时间继电器 1XB、2XB：掉闸压板
定时限过流保护动作原理：
定时限过流保护，其动作时限与故障电流之间的关系表现为定时限特性，即继电器保护动作时限与系统短路电流的数值大小无关，只要系统故障电流转换成保护装置中的电流，达到或超过保护的整定电流值，继电保护就以固有的整定时限动作，使断路器掉闸，切除故障。当主电路出现过电流时，电流继电器3KA或4KA线圈获电，继电器的常开触点闭合，使时间继电器KT开始计时，计时结束。KT的常开触点（延时）闭合，并接通信号继电器2KS及跳闸线圈YA-F，从而实现断路器掉闸。速断保护是由电流继电器1KA或2KA控制中间继电器KM动作的（动作无延时），当1KA或2KA常开触点闭合，KM线圈获电后，KT的常开触点闭合，并接通信号继电器1KS及跳闸线圈YA-F，从而实现断路器掉闸。
电流回路中，1KC、2KC为速断保护元件，有较大的整定电流。3KC、4KC为过电流保护元件，有较小的整定电流。串接于同一电流互感器回路。在正常情况下，继电器均流过负荷电流，由于负荷电流小于速断保护元件和过电流保护元件的整定值，继电器不起动，保护不动作，断路器不跳闸。当变压器低压出线发生短路故障时，3KC（4KC）起动，接通时间元件KT，开始汁算时间，过电流保护元件动作顺序如下：3KC（4KC）→KT（线圈）→KT延时闭合接点→2KS→2XB→YR变压器高压侧断路器跳闸。当变压器高压侧发生短路故障时，速断保护元件1KC、2KC起动，速断保护元件动作顺序如下：1KC(2KC)→KA→1KS→lXB→YR断路器跳闸，切除故障点。
