三相反应式步进电机工作原理

　　反应式步进电机原理由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。

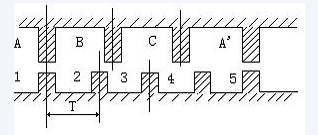

　　1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,(相邻两转子齿轴线间的距离为齿距以て表示)，即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，(A'就是A，齿5就是齿1)下面是定转子的展开图：

　　2、旋转： 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，(转子不受任何力以下均同)。 如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移(て-1/3て)=2/3て。如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。　如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4(即齿1前一齿)移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步(每脉冲)1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。 由此可见：电机的位置和速度由导电次数(脉冲数)和频率成一一对应关系。而方向由导电顺序决定。 不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC-C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。 不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。

　　3、力矩： 电机一旦通电，在定转子间将产生磁场(磁通量Ф)当转子与定子错开一定角度产生力F与(dФ/dθ)成正比

　　其磁通量Ф=Br*S Br为磁密，S为导磁面积 F与L*D*Br成正比 L为铁芯有效长度，D为转子直径 Br=N·I/RN·I为励磁绕阻安匝数(电流乘匝数)R为磁阻。力矩=力*半径力矩与电机有效体积*安匝数*磁密 成正比(只考虑线性状态)因此，电机有效体积越大，励磁安匝数越大，定转子间气隙越小，电机力矩越大，反之亦然。
