退耦电容PCB布局

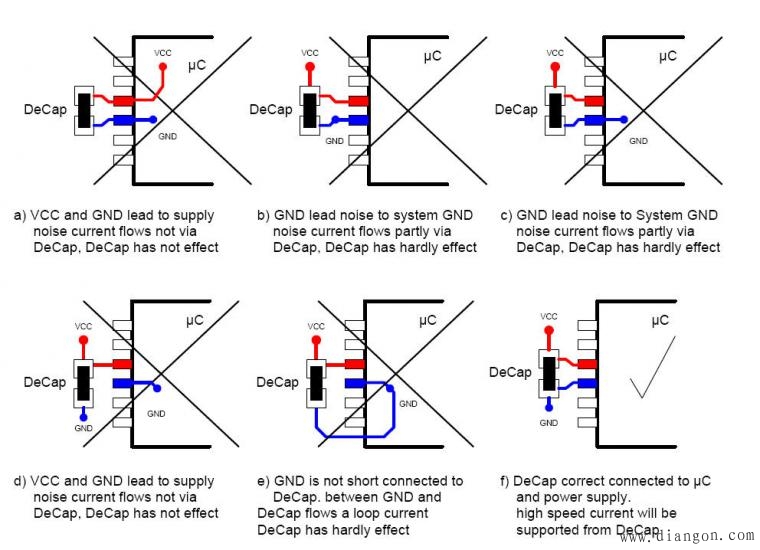

这是一个DeCap,也就是所谓的退耦电容，并不是旁路滤波电容（bypass)。主要是用来抑制IC内部的杂讯如振荡器的多次谐波等传到电源里而干扰其它电路的。只要想象一下，杂讯是从IC内部向外走的，而不是从外部电源向IC内走的就理解了。图1到5里，噪声从的地线和电源线出来的后，在到达这个退耦电容之前已经通过过孔的支路跑到其它电路里去了，当然是不行的。

这种位置的电容，一般有两个作用
一是为IC电源提供瞬间工作所需的大电流（也有的叫旁路）
二是作为一种去耦的作用，即去除IC产生的高频杂信，使其不要传递到电源层或地层
对于第一种情况，不一定非要经过电容后，才接到IC的电源或地引脚，但要尽量的靠近。典型的例子是BGA封的去耦合电容，一般都放在背面。尽量靠近的情况下，也要注意电容到电源和地平面的布线，越短、越粗越好；否则会引入布线电感。因瞬时电源的补给也是找最短阻抗路径的，过大的分布电感会带来不利因素。
对于第二种情况，IC的电源先经过电容后，再接到电源或地层，这是最好的，这样杂信先由电容去掉了，就不会到电源或地层上了；这种情况，尤其要注意不要在布线中引入过大的电感，因高频杂信，及其高次谐波，其频率都很高，而在高频下，小小的电感都会带来较大的阻抗，至高频杂信不能由电容低阻地耦合到地，从面降低了去耦效果。
