电枢反应电抗和同步电抗的概念

　　1．隐极同步电机的电枢反应：

　　隐极同步电机有一个特点就是定转子之间的气隙是均匀分布的。电枢磁动势作用在任一位置，其效果是一样的

　　其中的 Xa 称为电枢反应电抗。在同样大小电流情况下,如果 Xa 越大，电枢反应电势也越大，表示着电枢磁势所产生的电枢磁通很强。因此 Xa 的大小可以说明电枢反应的强弱。

　　当然，电枢电流除了产生主磁通外，还要产生一定的漏磁通，由于漏磁通也会交链电枢绕组，所以对应产生电动势 E_σ

　　所以在三相对称电流通过电枢绕组后，所产生的匝链定子绕组的磁通为（α σ），两者在电枢绕组中所产生的全部电势为

　　称为隐极同步电机的同步电抗。

　　电枢反应磁通及漏磁通所产生的作用，可以通过同步电抗压降的形式来表示。

　　同步电机在正常状态下工作，磁路略呈饱和。磁路的饱和程度越高，它的磁阻便越大，所对应的电抗便函越小。所以Ｘa或ＸS的大小是随着磁路饱和程度的改变而改变的。

　　2．凸极同步电机：

　　电枢磁动势作用在不同的位置，产生不同的效果

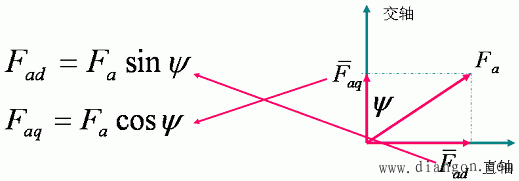

　　双反应理论：磁动势Fa分解成沿直轴和交轴方向的两个分量，分别求它们的作用，最后将效果叠加。

　　直轴电枢磁势固定地作用在直轴磁路上，对应于一个恒定不变的磁阻，产生磁通ad。交轴电枢磁势固定地作用在交轴磁路，也对应于一个恒定不变的磁阻，产生磁通aq。磁通ad与aq分别切割定子绕组而在其中感应出电势Ead及Eaq。由于交轴及直轴的磁阻都恒定不变，所以Ead正比于ad， Eaq正比于aq，因此，

　　和隐极电机一样，直轴和交轴电枢反应电抗各和定子漏抗相加，便可以得到直轴同步电抗和交轴同步电抗，即

　　注意：在直轴磁路上，由于气隙小，磁阻小，所以Xad较大。在交轴磁路上，由于气隙很大，磁阻大，所以Xaq较小。当直轴及交轴的同步电抗相等时，就是隐极电机。
