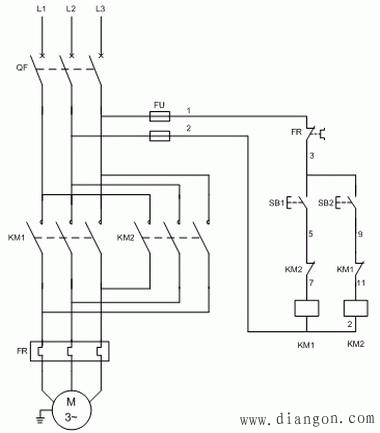

交流接触器互锁工作原理

详细解释：

1.合上空气开关QF接通三相电源。

2.按下正向启动按钮SB1，接触器KM1线圈通电吸合KM1主触头闭合接通电动机电源，电动机正向运行。KM1的常闭辅助接点断开KM2的电路，实现互锁。

3.按下反向启动按钮SB2，接触器KM2线圈通电吸合KM2主触头闭合接通电动机电源，电动机反向运行。KM2的常闭辅助接点断开KM1的电路，实现互锁。

4.在运行的过程中只要松开按钮控制电路立即无电，接触器断电主触头释放，电动机停止运行。

5.电动机的过载保护由热继电器FR完成。
