变压器的等效电路

　　1．T型等效电路

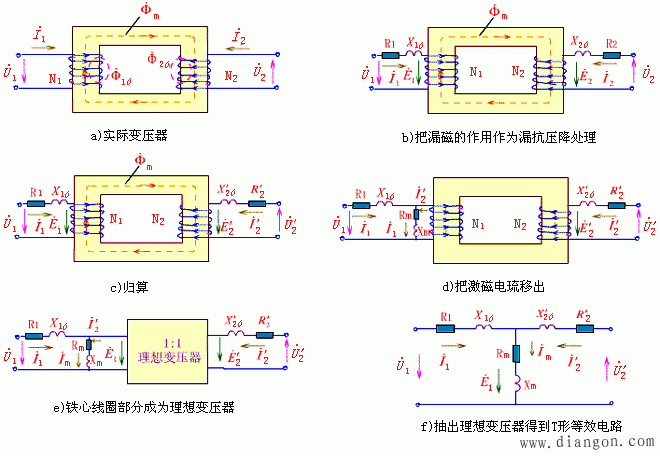

　　图（a）为归算过的变压器负载运行示意图

　　可得图（b）所示等效电路.因它的6个参数分布在T上,所以称T型等效电路为了进一步理解等效电路.进一步说明形成得物理过程.

　　（a）　表示一台实际变压器得示意图

　　（b）　将一.二次绕组得电阻和漏抗移到绕线外各自回路中,一.二次侧绕组.组成为无电阻,无漏磁得完全耦合得绕组.

　　（c）　将二次侧进行规算

　　（d）　将铁心磁路得激磁磁路抽出

　　（e）　余下得铁心和绕组变成无电阻,无漏抗,无铁耗,无需激磁电流得1：1得理想变压器

　　（f）　E₁=E₂’,电流均为I₂’把理想变压器抽出对电路毫无影响,即得T理想变压器得两端

　　进行了绕组地规算,就将一,二次测用一个等效电路联系起来,求解变压器地问题变成了一个电路问题,使计算大为简化.如已知参数由U1可算出I₁，I₂’及T_m

图1 T形等效电路的形成过程

　　由基本方程式：

图2 变压器的T型等效电路

　　近似和简化等效电路

　　“T”型等效电路虽然能正确得反映变压器内部得电磁关系,但它是一种复联电路要进行复数运算比较繁琐。

图3 变压器的“”型等效电路　　　　　　图4 变压器的简化等效电路

　　 ,可忽略,不计将激磁之路前移,就得到变压器的近似等效电路,由于,在工程可忽略不计,将激磁之路去掉,变为简化等效电路,

　　从简化等效电路中看出,当时,可将一二次侧参数合并起来,此时为短路阻抗.

　　以上通称短路参数,可由短路实验求得。

　　使用简化等效电路计算实际问题十分简便,在大多数情况下其精度以能满足工程要求。

图5 变压器的简化相量路
