测量10kV电力电缆,选用何种兆欧表?使用前应作哪些检查?

时间:2023-03-13作者:佚名

测量10kV电力电缆,选用何种兆欧表?使用前应作哪些检查?

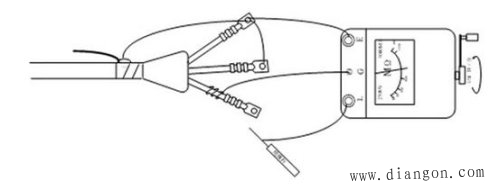

测量10KV电力电缆接线
选择2500V兆欧表一只(带有测试线),将兆欧表水平放置,未接线前先做仪表外观检查及开路、短路试验,确认兆欧表完好。(兆欧表的检查方法见前题)摇测的接线方法应正确(接线前应先放电)。
摇测项目是相间及对地的绝缘电阻值,即U—V、W、地;
V—U、W、地;
W—U、V、地。共三次。
