一 其本概念
1、对地电压

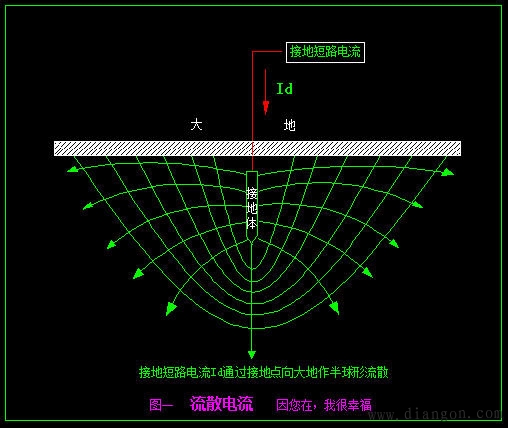

当发生接地短路时，短路电流Id通过接地点向大地作半球形流散。如下图01
图01
电流流散过程中遇到的全部电阻叫做流散电阻。
实验证明，在距离接地体20米以外的地方，半球的球面积已经很大，电阻可以忽略不计。
这些地方不存在电压降，电位为零。因此，在距离在距离接地体20米以外的地方是安全的。
当电流从接地点流入大地时，其周围各点对零电位的大地的电位差，叫做对低电压。
通常，电气设备的某一部分，如外壳、接地线、接地体等带电时与大地零电位之间的电位差称为该部分的对低电压。
2、接触电压

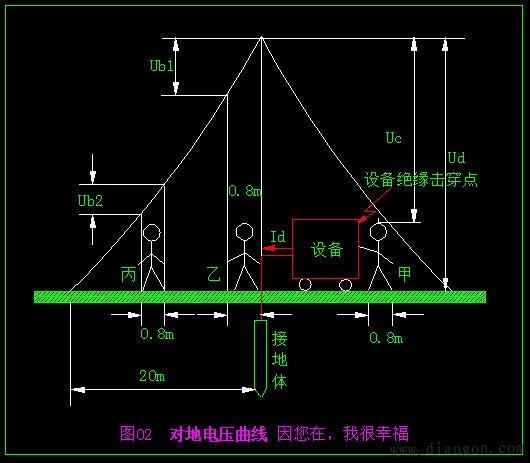

人体接触不同电位的两点所承受的电位差称为接触电压。如图02
图02
图02为设备绝缘击穿发生接地，电流Id自接地体流入大地时，对低电压的分布情况。
图中，甲站在地上手接触已经漏电的设备，手、足之间出现电位差，其大小为漏电设备对低电压Ud与其所站立地点对低电压之差，即图中的Uc，Uc就是甲所承受的电压。
3、跨步电压
跨步电压是指人站在地上两脚之间承受的电位差，人的跨距一般为0.8米。如图02
图02中，Ub1和Ub2分别为乙和丙站在地上承受的跨步电压，乙的一只脚正好踩在接地体上，承受的跨步电压最大；丙离开接地体有一段距离，承受的跨步电压最小。
二、触电形式
1、单相触电
当人站在地上直接接触电网的一相（一根火线），或是直接接触用电设备的一根火线，或是直接接触已经漏电的用电设备外壳（用电设备外壳已经带电）时，电流通过人体流入大地，并构成回路，这种触电叫做单相触电。如图03、04
图03
图04

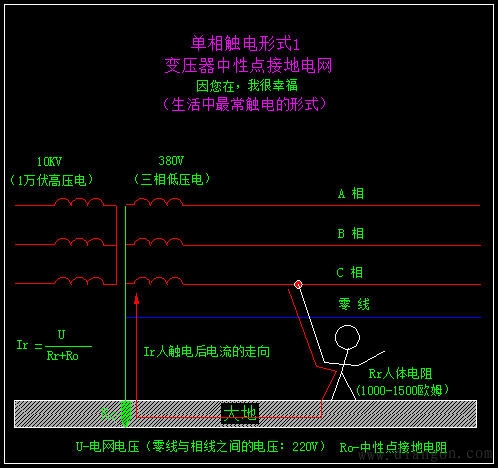

（1）在中性点接地电网中。如图03
触电时通过人体的电流为：图03中的计算公式。式中：
U—电网电压；
Rr—人体电阻；
Ro—中性点接地电阻。
在380伏的电网中，如人体电阻为2000欧姆，中性点接地电阻略去不计，则通过人体的电流达110毫安，足以使人致命。

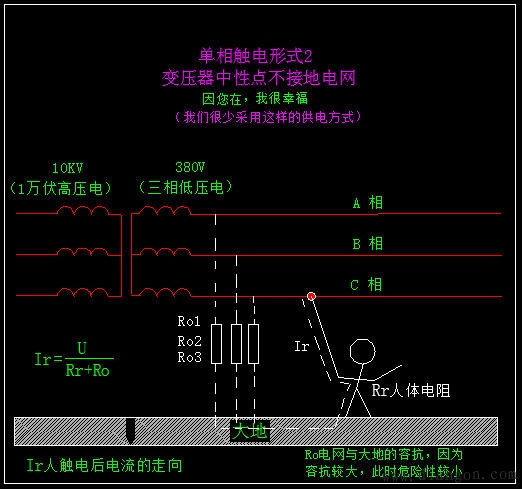

（2）在中性点不接地的电网。如图04
图中，是人直接接触带电的电线。由于电网与大地没有直接的电气连接，各相对地绝缘电阻较高（电线与大地构成电容，电流为电容电流，电阻为容抗），单相触电的危险性较小。
另外，在电压为1000伏以下，线路不太长，从而电容较小时，人体若接触带电设备的任一相（设备故障发生漏电，外壳带电），这时，通过人体的电流不但和电压大小有及人体电阻有关，另外，也和设备的绝缘有关，触电的危险性较小。通过人体的电流，可计算如下：
中文表达式：通过人体的电流=相电压 除以 [根号3的人体电阻 加上 （设备的绝缘电阻 除以 根号3）]
数学表达式：Ir=Ud/[1.732Rr (Rf/1.732)]
2、两相触电

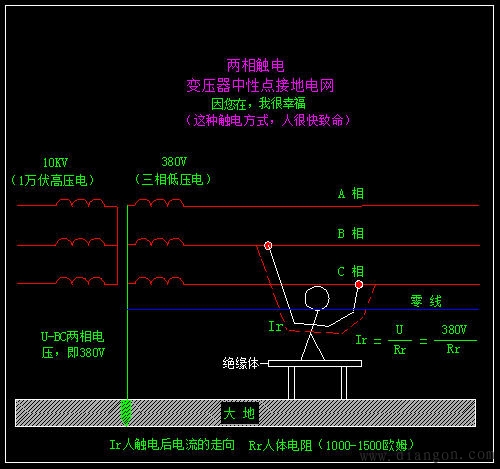

如图05
图05
（1）图05中。人体同时直接接触电网的两相（2根火线），或是直接接触用电设备的两根火线，电流从一相导体经过人体流入另一相导体，构成回路。这种触电叫做两相触电。

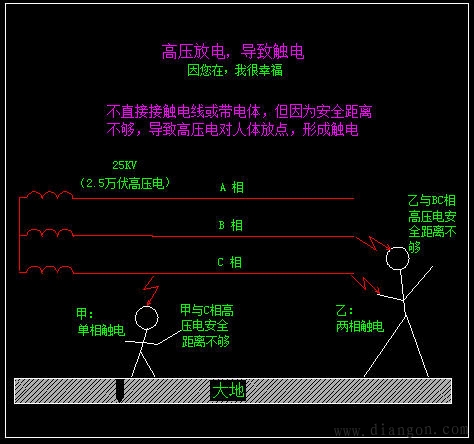

（2）同理，对于高压带电体，人体虽未直接接触，人体接近两相带电体， 但由于不足安全距离，高压两相电会通过电弧对人体放电，电弧放电电流从一相导体经过人体流入另一相导体，构成回路。也叫两相触电。如图06
图06
3、跨步电压触电
当发生接地电线落地时，或是设备发生故障发生漏电时，短路电流就通过接地点或是设备外壳接地线流入大地，然后向大地扩散，此时，在大地表面形成分布电位，其电位分布曲线如图02所示。
（1）接触电压触电
人站在发生短路故障的设备旁边（通常相距为0.8米），手触及设备外壳，则人的手与脚所触及的两点之间的电位差，叫做接触电压。接触电压计算如下：
中文表达式：接触电压=对低电压 减去 人脚站立处的大地电位差
数学表达式：Ujc=Ujd—φ
（2）跨步电压触电
人在短路点周围行走，两脚之间（跨距取0.8米）的电位差，即跨步电压，出现跨步电压即构成跨步电压触电。电流走向：形象地说，从一只脚流向另一只脚，即从高电位的一只脚流向低电位的另一只脚。跨步电压计算如下：
中文表达式：跨步电压=电位高的那只脚的电压 减去 电位低的那只脚的电压
数学表达式：Ukb=φ1—φ2
实践表明：最大跨步电压出现在距短路接地点（漏电设备的接地体）外地面水平距离0.8米与接地点（漏电设备的接地体）之间。
问答：
1、在雷雨天不要走近高压电杆、铁塔、避雷针，至少远离多少米以上？
答：20米以外。
2、人与220KV（22万伏）、35KV（3.5万伏）、10KV（1万伏）电力线的安全距离是多少米？
答：安全距离 220KV是3米；35KV是1米；10KV是0.7米。
3、低压架空线路在居民区生活区安全距离是多少米？
答：10KV（1万伏）7米；220伏6米。
4、发生高压电线落地，距落地点多少米才安全？
答：这个问题没有统一答案，主要是看多少高的高压电落地。
我们建议安全距离为20米以外，最少不小于8米。
现实中，供电线路都经过严格的设计，断线机会几乎为零。从供电保护控制系统来看，供电线路设计有三相平衡保护、绝缘保护（接地保护）、过流保护（短路保护），不存在线路接地后仍能带电的可能（超高压线路的后台控制系统十分精确，即线路接地后0.02秒内后台马上自动发出跳闸信号，切断电源），也许在电线未落到地面之前电源早已断开了。
但我们也不得不提防，多学一些这方面的知识对我们是有益的，我们也常见到高压电线落地后将大地烧成灰的现实。
