电工必备：三相电表与电流互感器接线图解教程

电工新手是否最怕接三相电表？尤其是带电流互感器的复杂接线，接错就容易烧表、出故障！今天用超直观的图解，把三相电表接电流互感器的步骤拆成“傻瓜式操作”，电工小白也能一次接对！

三相电表：计量三相电路用电量的核心设备；

电流互感器：把大电流“缩小”，让电表能安全计量（大功率设备必用）；

空气开关：保护电路，电流异常时自动跳闸；

电线：黄绿红代表三相火线，蓝色代表零线，黄绿双色代表地线。

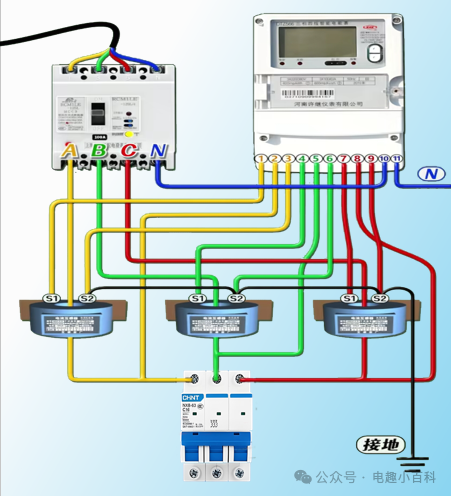

把黄（A相）、绿（B相）、红（C相）三根火线分别穿过三个电流互感器，再连接到下方的空气开关上。这一步是为了让互感器能感应火线的电流变化。

零线接入三相电表的 10号端子；

电表的 11号端子 是零线的出线端，后续连接负载侧的零线。
