西门子S7-300PLC的电气安装

① 用于接地导线螺栓的孔；② 用于钻安装螺丝附加孔的凹槽；③ 用于安装螺丝的孔；
④ 用于安装螺丝的附加孔；⑤ 用于安装螺丝的孔
图1 导轨安装

（4）钻出标记的这些孔，M6 螺丝的孔径 = 6.5 0.2mm。
（5）安装一个M6 螺栓，用以固定接地导线。

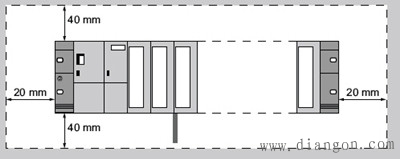

（6）确认导轨安装后PLC间隙（如图2所示）。

图2 安装后PLC间隙

2、将模块安装在装配导轨上
从机架左边开始，按照“先电源模块、再CPU、最后SM/FM/CP/IM模块”的顺序，将模块挂靠在导轨上。具体步骤如下：

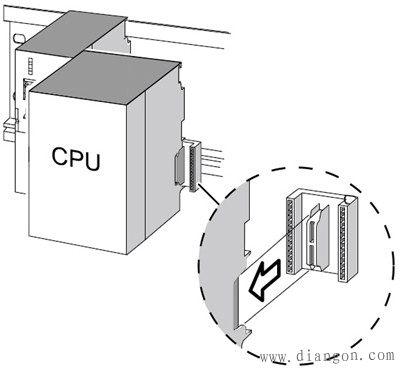

（1）如图3所示，将总线连接器插入 CPU 和SM/FM/CP/IM。除CPU 外，每个模块都带有一个总线连接器。在插入总线连接器时，必须从CPU 开始。拔掉装配中“最后一个”模块的总线连接器，因为“最后一个”模块不接受总线连接器。

图3 总线连接器插接方法

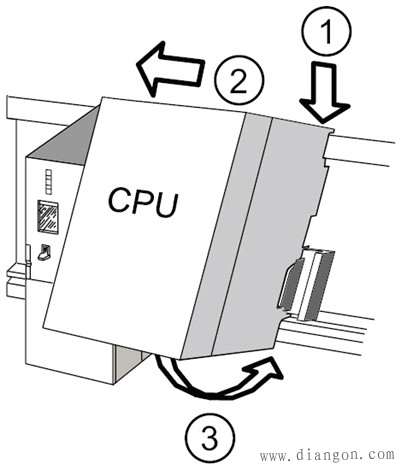

（2）如图4所示，按指定的顺序，将所有模块挂靠到导轨上①，滑动到靠近左边的模块 ②，然后向下旋转③。

图4 模块安装方法

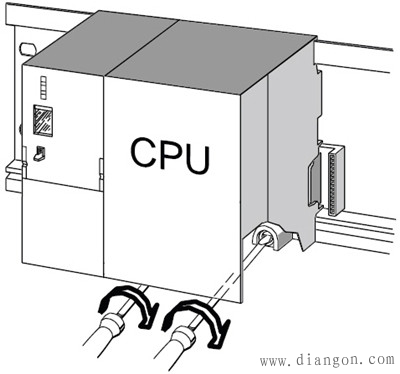

（3）用螺丝拧紧模块，如图5所示。

图5螺丝拧紧模块

3、标记模块
（1）分配插槽号。应给每个安装的模块指定一个插槽号，这会使在STEP 7 的组态表中分配模块更加容易。

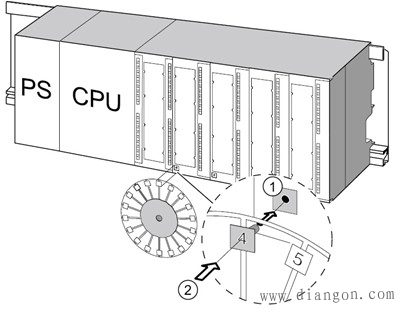

（2）将插槽号贴到模块上。先把相应的插槽号拿到相关模块前，然后将卡舌放置到模块 ① 的开口中，最后将插槽号压入模块 ② 中，插槽号从轮子处断开。图6说明了此过程。

图6 标记模块
