交流电动机绕组排列的基本原则

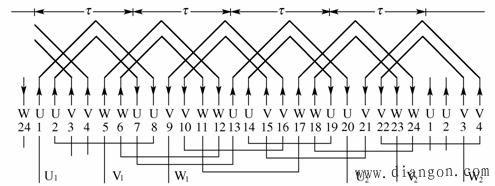

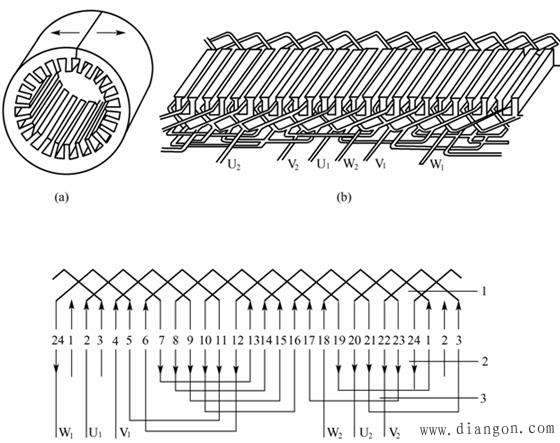

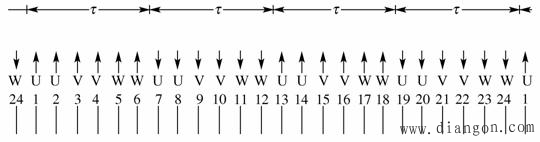

图1 三相4极24槽交流电动机定子单层链式交叉绕组展开图 (a)—绕组的排列形式 (b)—槽中绕组边(导体)的位置 (c)—各绕组端部的连接 在交流电动机绕组嵌线排列原则的指引下，可以很方便的了解和掌握绕组嵌线排列技术；并且分解出绕组展开图绘制的绘制步骤，方便实际操作。 (1)计算参数。根据电动机的相数m，已有的槽数Z1与极对数P，计算极距以及每极每相槽数q，即 极距(槽)： 每极每相槽数(槽/极?相)：q=Z1/2Pm 关于绕组的节距以及绕组所采用的形式，可以根据原电动机或手册获得。 (2)编绘电动机的槽号。根据电动机的槽数，按照展开的形式画出每个槽，即将所有线槽等距离地画出，每一小竖线(竖线中间空出)代表一个线槽(也代表该槽内的导体)，并且按顺序在每个槽(竖线中间空出部分)编上相应的号码，在画槽的时候，一般要多画几个，编号时要考虑到电动机槽的圆周整体性，所以要在展开槽的两端，同时绘出首尾号码。注意在竖线中间上部留出每极每相槽数的位置。 (3)划定极距。在已编绘好槽号的基础上，从第一槽的前面半槽地方起，到最后一槽后面半槽止，在槽的上面划一长线，并根据电动机极距的具体数值，将它分为2P份，每份下面的槽数就是一个极距。注意在划定极距的时候，要预留出一定空间，即为绕组展开图上部绕组绘制留出相应的位置。确定各极距相应的位置，为确定每极每相槽数的位置打下了基础。 (4)确定每极每相槽的位置。在一个极距下，按照相数m，首先分成m等份(也称作整体分布绕组)，然后根据每极每相槽数的具体数值，在已划定极距相应位置的基础上，确定每个槽属于哪相绕组的位置。三相单层绕组分别用“U”.“V”.“W”表示各槽相绕组边的位置；若为双层绕组，则只标上层边所在槽的位置。以为后期绕组嵌线，确定各相绕组具体绕组所嵌的位置提供方便，不至于搞混。 (5)标定电流方向。按照交流电动机绕组排列原则的第(1).(2)两条，即一个极距内所有导体的电流方向必须一致，相邻两个极距内所有导体的电流方向必须相反的原则。在已划分定各极距相应位置的基础上，标定出每个极距内各槽导体的电流方向。为后期各相绕组绕组与绕组间.绕组组与绕组组间的连接提供理论依据，以及操作上的便利。 (6)绕组展开图成图。根据电动机的工作原理，一台交流电动机可以有很多中嵌排方式，但一般都要按照原电动机的绕组形式，即是单层绕组.还是双层绕组，以及叠式.还是波式，链式.还是交叉式等具体情况，先确定绕组的节距y，再绕制绕组。一组绕组之间的连接取决于同属绕组中电流的方向，绕组组之间的连接也取决于绕组中的电流方向，但同时也取决于同属一相绕组的并联支路数。在设计绕组排列时没有考虑电流的因素。有些电动机，尤其是大功率低速电动机，绕组中电流很大，这就要求选用很粗的绕组导线。但粗导线绕组嵌线很困难。（http://www.gdzrlj.com/版权所有）为解决这一问题，可以将每相绕组分成两条支路并联起来，再接引出线。同一相绕组中各并联支路必须对称，也就是说各并联支路中串联的绕组数必须相等。 总的来说，在前面各步已绘好的基础上可完成绕组展开图。具体操作中，首先按照绕组的节距，把绕组展开图上部，同属于一相绕组的绕组边，有规则的连接起来构成绕组。然后在绕组展开图的下部，以确保绕组边中的电流方向，连接各相绕组端部线头，以及各相绕组组的端部线头。 【例1】试绘制三相电动机4极24槽单层绕组展开图。 按照上面讲的绕组排列原则的前两条(1).(2)，以及绕组展开图形绘制操作步骤进行。 第(1)步，参数计算。 极距： 每极每相槽数：q=Z/2Pm=24/4×3=2 槽/极?相 在第一步的基础上，把第(2)～(5)步的操作内容绘在一起，如图2所示。 图2 三相24槽4极电动机单层绕组槽号绘编标定电流方向的排列展开图 第(6)步，绕组成图，如图3所示。本例采用的是同心交叉式，即大绕组套小绕组，按照电流示意的方向，进行一个绕组组内的连接，如1-8大绕组与2-7小绕组的连接；然后再进行绕组组与绕组组的连接，如U相绕组的两个绕组组之间的连接。 图3 三相24槽4极电动机单层绕组展开图 |
=Z1/2P
