电气二次回路怎么看？从0到会看原理图，电工看完直接上手

干电气维修、PLC、工控安装，二次回路就是绕不开的基本功。

很多电工师傅干了多年，一看见密密麻麻的图纸就头大：线多、符号杂、逻辑绕，不知道从哪下手，查故障全靠瞎猜。

其实二次回路识图有固定套路，不用死记硬背，从最简单的电路开始练，零基础也能一步步看懂、学会、用熟。

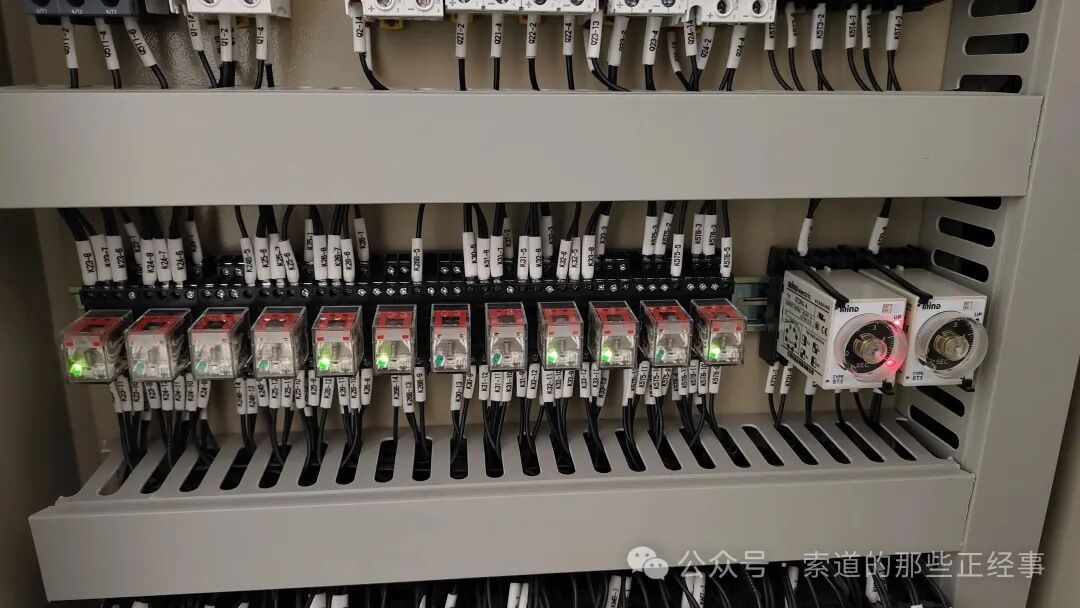

一、先搞懂：二次回路到底是什么？

一次回路：主电路，大电流，负责给电机、设备供电。

二次回路：控制电路，小电流，负责控制、保护、信号、测量。

我们看的原理图，主要就是二次控制回路。

看懂它只需要三步：

1. 认识符号

2. 顺着电流走

3. 理清动作逻辑

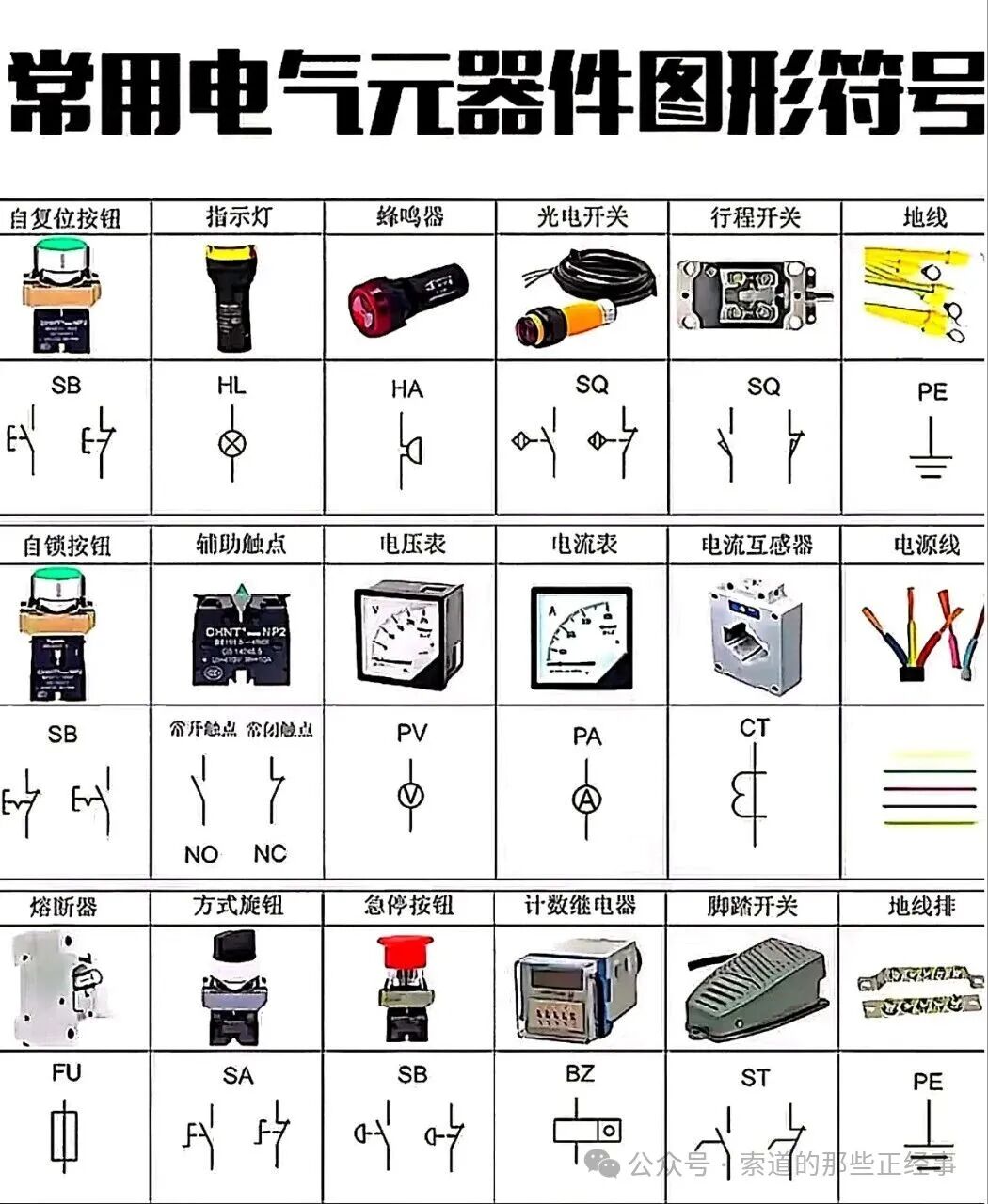

二、先认符号：最常用的必须记牢

不用背整本手册，先记干活最常用的：

- 断路器、熔断器 FU

- 按钮开关 SB（常开绿色，常闭红色）

- 接触器线圈 KM

- 接触器常开触点 KM

- 热继电器 FR（常闭触点用于保护）

- 电源 L、N 或 DC24V±

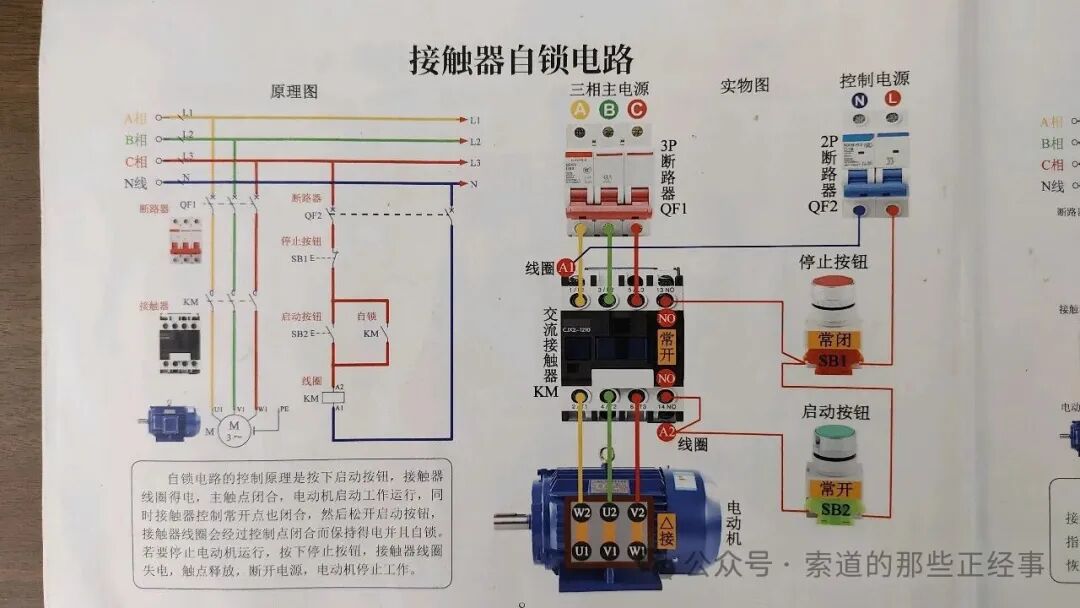

三、从最简单电路学起：起保停电路

“起保停”是所有二次回路的祖宗，学会它，后面所有图纸都能看懂。

1. 电路组成

- 启动按钮：SB1（常开）

- 停止按钮：SB2（常闭）

- 接触器线圈：KM

- 接触器自锁触点：KM（并联在启动按钮两端）

- 热继电器常闭触点：FR

- 电源：控制回路电压（AC220/DC24V等）

2. 看图口诀

从上往下看，从左往右看，

电源进开关，线圈回零线。

先串后并，先保护后控制。

3. 动作逻辑（一遍就懂）
