机械式三相四线制有功电度表的常用接线图

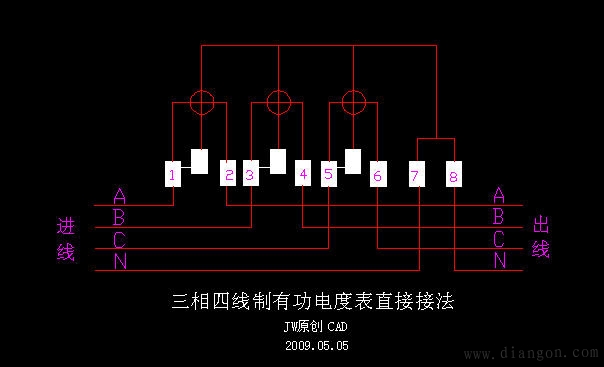

1、直接接入法
如果负载的功率在电度表允许的范围内，那么就可以采用直接接入法。

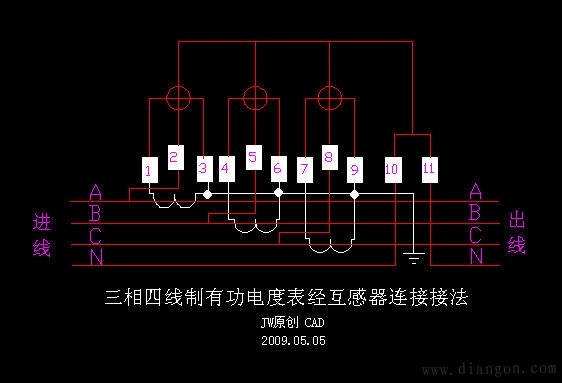

2、经互感器接入法
度表测量大电流的三相电路的用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流变换成小的电流，即电度表能承受的电流，然后再进行计量。一般来说，电流互感器的二次侧电流都是5A，例如300/5,100/5。
