ADC0804是用CMOS集成工艺制成的逐次比较型模数转换芯片。分辨率8位，转换时间100μs，输入电压范围为0～5V，增加某些外部电路后，输入模拟电压可为
5V。该芯片内有输出数据锁存器，当与计算机连接时，转换电路的输出可以直接连接在CPU数据总线上，无需附加逻辑接口电路。ADC0804芯片管脚如图1所示引脚名称及意义如下：
图1 ADC0804引脚图
|
VIN 、VIN-：ADC0804的两模拟信号输入端，用以接收单极性、双极性和差模输入信号。
D7～D0：A/D转换器数据输出端，该输出端具有三态特性，能与微机总线相接。
AGND：模拟信号地。
DGND:数字信号地。
CLKIN:外电路提供时钟脉冲输入端。
CLKR:内部时钟发生器外接电阻端，与CLKIN端配合可由芯片自身产生时钟脉冲，其频率 为1.1/RC。
CS：片选信号输入端，低电平有效，一旦CS有效，表明A/D转换器被选中，可启动工作。
WR：写信号输入，接收微机系统或其它数字系统控制芯片的启动输入端，低电平有效， 当CS、WR同时为低电平时，启动转换。
RD:读信号输入，低电平有效，当CS、RD同时为低电平时，可读取转换输出数据。 |
INTR：转换结束输出信号，低电平有效。输出低电平表示本次转换已完成 。该信号常作为向微机系统发出的中断请求信号。在使用时应注意以下几点：
1.转换时序
ADC0804控制信号的时序图如图2所示，由图可见，各控制信号时序关系为：当CS与WR同为低电平时，A/D转换被启动而在WR上升沿后100μs模数完成转换，转换结果存入数据锁存器，同时INTR自动变为低电平，表示本次转换已结束。如CS、RD同时来低电平，则数据锁存器三态门打开，数字信号送出，而在RD高电平到来后三态门处于高阻状态。

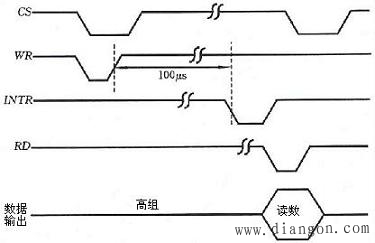

图2 ADC0804控制信号的时序图 |
2.零点和满刻度调节
ADC0804的零点无需调整。满刻度调整时，先给输入端加入电压VIN ，使满刻度所对应的电压值是
其中Vmax是输入电压的最大值，Vmin是输入电压的最小值。当输入电压与VIN 值相当时，调整VREF/2端电压值是输出码为FEH或FFH。
3.参考电压的调节
在使用A/D转换器时，为保证其转换精度，要求输入电压满量程使用，如输入电压动态范围较小，则可调节参考电压VREF，以保证小信号输入时ADC0804芯片8位的转换精度。
4.接地
模数、数模转换电路中要特别注意到地线的正确连接，否则干扰很严重，以致影响转换结果的正确性。A/D、D/A及取样-保持芯片上都提供了独立的模拟地（AGND）和数字地（DGND）的引脚。在线路设计中，必须将所有的器件的模拟地和数字地分别相连，然后将模拟地与数字地仅在一点上相连接。地线的正确连接方法如图3所示。

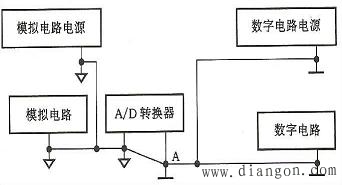

图3 正确的地线连接
