晶闸管过电压的保护措施

引起过电压的主要原因，是因为电路中一般都接有电感元件。在切断或接通电路时，从一个元件导通转换到另一个元件导通时，以及熔断器熔断时，电路中的电压往往都会超过正常值。有时雷击也会引起过电压。
晶闸管过电压的保护措施有下列几种：
1．阻容保护
可以利用电容来吸收过电压，其实质就是将造成过电压的能量变成电场能量储存到电容器中，然后释放到电阻中去消耗掉。这是过电压保护的基本方法。
阻容吸收元件可以并联在整流装置的交流侧（输入端）、直流侧（输出端）或元件侧，如图所示。

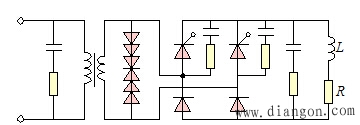

图1 阻容吸收元件与硒堆保护
2．硒堆保护
硒堆（硒整流片）是一种非线性电阻元件，具有较陡的反向特性。当硒堆上电压超过某一数值后，它的电阻迅速减小，而且可以通过较大的电流，把过电压能量消耗在非线性电阻上，而硒堆并不损坏。
硒堆可以单独使用（图1），也可以和阻容元件并联使用。
