地区变电站的电气主接线

地区变电站的作用是承担地区性供电任务，通常是一个地区或该城市的主要变电站，一次电压等级一般为110～220KV,大容量地区变电站的电气主接线一般较复
杂，6～10KV侧常需采用限制短路电流措施；中、小容量地区变电站的6～10KV侧，通常不需要采用限流措施，可选用轻型电器，接线较为简单。

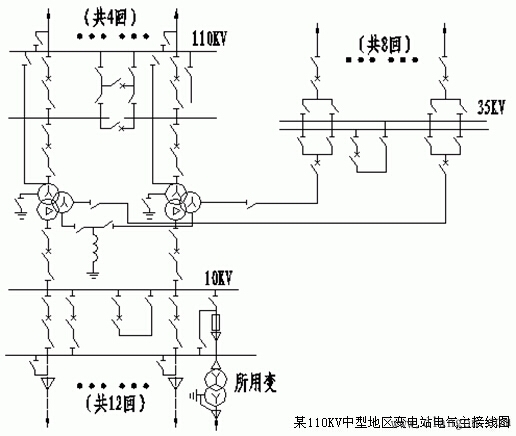

上图中，110KV配电装置采用单母线分段带旁路母线接线，分段断路器兼作旁路断路器，个110KV线路断路器及主变压器高压侧断路器均可接入旁路母线，以提高供电的可靠性。35KV配电装置采用单母线分段带旁路母线接线，有装用的旁路断路器，一台10／0.4KV的所用变压器可换接于两段10KV主母线上。
