放大电路的性能指标
时间：2023-03-14作者：佚名
|

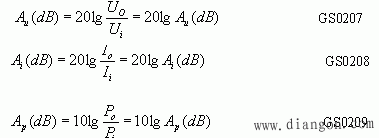

放大电路放大信号性能的优劣是用它的性能指标来表示的。性能指标是指在规定条件下，按照规定程序和测试方法所获得的有关数据。放大电路性能指标很多，且因电路用途不同而有不同的侧重。这里仅介绍其中几项指标的含义。  图Z0206是测试放大电路指标时的示意图。图中输入、输出端的电压和电流均为正弦量。Us是信号源电压，RL表示各种形式的实际负载的等效电阻。 一、放大倍数 放大倍数表征放大电路对微弱信号的放大能力，它是输出信号（Uo、Io、Po）比输入信号增大的倍数，又称增益。 1. 电压放大倍数 放大电路的电压放大倍数定义为输出电压有效值与输入电压有效值之比，即  它表示放大电路放大信号电压的能力。 2．电流放大倍数 放大电路电流放大倍数定义为输出电流有效值与输入电流有效值之比，即  它表示放大电路放大电流信号的能力。 3．功率放大倍数 放大电路等效负载RL上吸收的信号功率（Po =UoIo）与输入端的信号功率（Pi =UiIi）之比，即  定义为放大电路的功率放大倍数。 在实际工作中，放大倍数常用分贝表示，定义为：  二、输入电阻和输出电阻 1．输入电阻 当输入信号源加进放大电路时，放大电路对信号源所呈现的负载效应用输入电阻RI来衡量，它相当于从放大电路的输入端看进去的等效电阻。这个电阻的大小等于放大电路输入电压与输入电流的有效值之比，即  放大电路的输入电阻反映了它对信号源的衰减程度。Ri越大，放大电路从信号源索取的电流越小，加到输入端的信号Ui；越接近信号源电压Us。 2．输出电阻 当放大电路将信号放大后输出给负载时，对负载RL而言，放大电路可视为具有内阻的信号源，该信号源的内阻即称为放大电路的输出电阻。它也相当于从放大电路输出端看进去的等效电阻。输出电阻的测量方法之一是：将输入信号电源短路（如是电流源则开放），保留其内阻，在输出端将负载RL取掉，且加一测试电压Uo，测出它所产生的电流Io，则输出电阻的大小为  放大电路的输出电阻的大小，反映了它带负载能力的强弱。Ro越小，带负载能力越强。 |
