三极管的结构与分类

晶体三极管
晶体三极管又称半导体三极管，简称晶体管或三极管。在三极管内，有两种载流子：电子与空穴，它们同时参与导电，故晶体三极管又称为双极型晶体三极管，简记为BJT（英文Bipo1ar Junction Transistor的缩写）。它的基本功能是具有电流放大作用。
一、结构

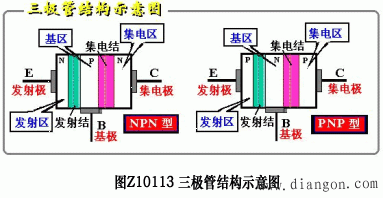

图Z0113和图Z0114 给出了NPN和PNP型两类三极管的结构示意图和表示符号。它有两个PN结（分别称为发射结和集电结），三个区（分别称为发射区、基区和集电区），从三个区域引出三个电极（分别称为发射极e、基极b和集电极c）。发射极的箭头方向代表发射结正向导通时的电流的实际流向。
为了保证三极管具有良好的电流放大作用，在制造三极管的工艺过程中，必须作到：
① 使发射区的掺杂浓度最高，以有效地发射载流子；
② 使基区掺杂浓度最小，且区最薄，以有效地传输载流子；
③ 使集电区面积最大，且掺杂浓度小于发射区，以有效地收集载流子。
　　　　　　　
二、分类
在实际应用中，从不同的角度对三极管可有不同的分类方法。
按材料分，有硅管和锗管；
按结构分，有NPN型管和PNP型管；
按工作频率分，有高频管和低频管；
按制造工艺分，有合金管和平面管；
按功率分，有中、小功率管和大功率管等等。
