电容式电压互感器的工作原理和特点

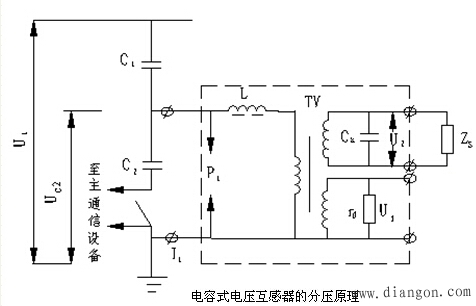

电容式电压互感器实质上是一个电容分压器，为便于分析起见，将电容器串分成主电容C1和分压电容C2两部分，如左上图所示。设一次侧相对地电压为U1，则C2上的
电压为：
UC2=C1/（C1 C2）U1=KU1
式中，K=C1/（C1 C2）为分压比，改变C1和C2的比值，可得到不同的分压比。由于UC2与一次电压U1成正比，故测得UC2就可得到U1，这就是电容式电压互感器的工作原理。

电容式电压互感器通过中间变压器降压后再接仪表，如左下图所示，其主要原因是电容分压器的输出端不能直接与仪表相连，不然，二次负荷阻抗将影响其准确度。保护间隙的作用是当分压电容上出现异常过电压时，间隙先击穿，以保护补偿电抗器、分压电容和中间变压器不致被过电压损坏。
2、特点：

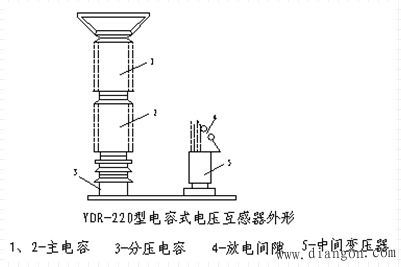

电容式电压互感器与电磁式电压互感器相比，具有冲击绝缘强度高、制造简单、重量轻、体积小、成本低、运行可靠、维护方便并可兼做高频载波通信的耦合电容等优点。主要缺点是其误差特性比电磁式电压互感器差，且输出容量较小，影响误差的因素较多（如温度、频率等）。目前我国制造的YDR型电容式电压互感器准确度已提高到0.5级，在110KV及以上中性点直接接地系统中得到了广泛的应用。
