大功率二极管的特性

二极管阳极和阴极间的电压U_ak与阳极电流i_a间的关系称为伏安特性，如图1所示。第Ⅰ象限为正向特性区，表现为正向导通状态。第Ⅲ象限为反向特性区，表现为反向阻断状态。

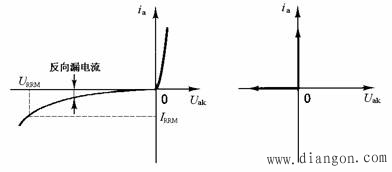

a）实际特性 b）理想特性

图1 大功率二极管的伏安特性

2．大功率二极管的开通、关断特性

大功率二极管具有延迟导通和延迟关断的特征，关断时会出现瞬时反向电流和瞬时反向过电压。

（1）大功率二极管的开通过程

大功率二极管的开通需一定的过程，初期出现较高的瞬态压降，过一段时间后才达到稳定，且导通压降很小。图2为大功率二极管开通过程中的管压降u_D和正向电流i_D的变化曲线。由图可见，在正向恢复时间t_fr内，正在开通的大功率二极管上承受的峰值电压U_DM比稳态管压降高的多，在有些二极管中的峰值电压可达几十伏。

图2 大功率二极管的开通过程 图3 大功率二极管的关断过程

（2）大功率二极管的关断过程

图3为大功率二极管关断过程电压、电流波形。

大功率二极管应用在低频整流电路时可不考虑其动态过程，但在高频逆变器、高频整流器、缓冲电路等频率较高的电力电子电路中就要考虑大功率二极管的开通、关断等动态过程。
