串联二极管式电流源型逆变器结构

串联二极管式电流源型逆变器主电路如图1所示。图中VT₁～VT₆为晶闸管，C₁～C₆为换流电容，VD₁～VD₆为隔离二极管，用于使换流回路与负载隔离，防止电容上的充电电压经负载泄放而影响晶闸管换流。由于隔离二极管与晶闸管串联，故称串联二极管式换流电路。逆变器直流侧经大电感L_d滤波，使输入直流平直，构成了电流源内阻特性。

图1 串联二极管式电流源型逆变器

逆变器晶闸管为120º导通型，除换流期间有三相通电外，其余时间均只有分属不同相的桥臂上、下二晶闸管导通，负载两相轮流通电。晶闸管导通顺序为VT₁→VT₂→VT₃→VT₄→VT₅→VT₆→VT₁→…，各管触发脉冲相隔60º，每管导通120º，元件换流在VT₁、VT₃、VT₅间及VT₂、VT₆、VT₂间进行。

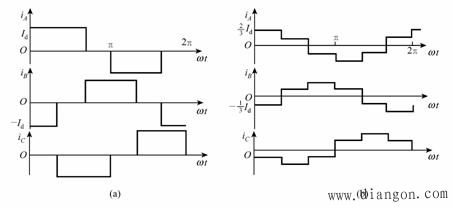

电流源型逆变器理想输出波形如图2所示。当负载Y接时，每相电流如图2（a）所示；当负载△接时，每相负载中电流波形如图2（b）所示。
