变压器耦合推挽功率放大电路

一、电路特点

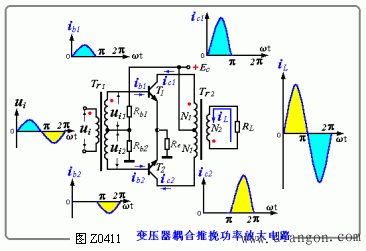

变压器耦合推挽功率放大电路如图Z0411所示。其特点是：
（1）T1和T2，由两个NPN同型号并且特性完全相同的管子组成；
（2）利用变压器原、副边匝数比的不同实现阻抗变换，将实际的负载电阻RL通过原、副边的匝数比（n = N1 / N2），变换成所需要的等效电阻；
（3）为了减小交越失真，静态时利用基极偏置电路，使T1和T2 具有较小集电极电流IC1＝IC2。由于输出变压器原绕组两部分（N1 和N2 ）的绕向一致，而IC1和IC2的流向相反，故绕组的直流磁势IC1 N1 - IC2 N2=0，即铁芯中无磁通，工作时不致产生磁饱和现象。这是它的主要优点之一。
二、工作原理
静态时，iL = 0，无功率输出。因为无输入信号（ui = 0）时，IC1和IC2很小，电源供给的直流功率也很小。
当输入正弦信号电压ui时，则通过输入变压器Tr1将使T1和T2基极得到一个大小相等而极性相反的信号电压ui1和 ui2。当ui为正半周时，由变压器的同名端可知ube1为正，ube2为负。于是T1导通，T2截止。此时，输出变压器Tr2的原边上半边绕组有集电极电流iC1流过，而下半边绕组无电流，iC2 =0。同理，在ui 的负半周时，情况正好相反，T1 截止，T2导通。Tr2原边上半边绕组无电流通过，而下半边绕组有电流。于是在一个周期的两个半周内。iC1、iC2轮流通过Tr2的原边上下两半绕组，而且大小相等，相位相反。因此，Tr2 的副边将有一个较完整的正弦波iL通过通过负载RL 。
变压器耦合推挽功率放大电路与互补对称功放电路比较，前者虽然解决了负载与放大电路输出级的阻抗匹配问题，但其体积大、笨重、频带窄、不便于集成等缺点限制了它的使用范围。
