变电所接地装置及接地电阻计算

一、变电所接地装置
1）自然接地体的利用
装设接地装置时，首先利用自然接地体，以节约投资。可作为自然接地体的有：与大地有可靠连接的建筑物的刚结构和钢筋、行车的钢轨、埋地的非可燃可爆的金属管等。对于变配电所来说，可利用其建筑物钢筋混凝土基础作为自然接地体。
利用自然接地体时，一定要保证良好的电气连接，在建构筑物的结合处，除已焊接者外，凡用螺栓连接或其它连接的，都应采用跨接焊接，而且跨接线不得小于规定值。
2）人工接地体的埋设
人工接地体的埋设，应注意不要埋设在垃圾、炉渣和有强烈腐蚀性土壤处，遇有这些情况应进行换土。
3）接地线
自然接地线
为了节约金属，减少投资，应尽量选择自然导体作为接地线。如建筑物的金属构架、电梯竖井、电缆的金属外皮等都可以作为自然接地线。各种金属管道（可燃液体、可燃或爆炸性气体的金属管道除外）可作为低压电力设备的自然接地线。
人工接地线
为了连接可靠并有一定的机械强度，一般采用钢作为人工接地线。对于接地体和接地线的截面积应符合我国电气规定的最小规格。
二、接地电阻的要求
接地电阻是接地体的流散电阻与接地线和接地体电阻的总和。由于接地体和接地线的电阻相对较小，可略去不计。因此接地电阻可认为就是接地体的流散电阻。对接地电阻的要求，按我国有关规定执行即可。
1）测量接地电阻的原理
测量接地体的接地电阻时，为了使电流能从接地体流入大地，除了被测接地体外，还要另外加设一个辅助接地体（称电流极），才能构成电流回路。而为了测得被测接地体与大地零电位的电压，必须再设一个测量电压用的测量电极（称电压极）。
2）测量接地电阻的方法－－间接法测量电阻。

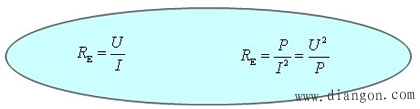

在测量接地电阻时须先估计电流的大小，选出适当截面的绝缘导线，在预备试验时可利用可变电阻R调整电流，当正式测定时，则将可变电阻短路，由电流表、电压表及功率表所得的数据可以算出接地电阻RE。

3）测量接地电阻的方法－－直接法测量接地电阻
一般测量接地电阻大多采用接地电阻测试仪。采用接地电阻测试仪测量接地电阻时，电流极和电压极与仪器配套供应。
