传感器接线图

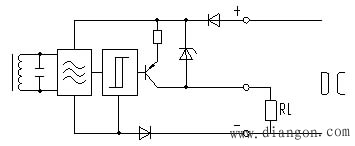

双线直流
电路原理图
接线电压：10—65V直流
常开触点（NO）
无极性
防短路的输出
漏电电流≤0.8mA
电压降≤5V
注意不允许双线直流传感器的串并联连接

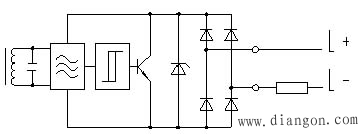

三线直流
电路原理图
接线电压：10—30V直流
常开触点(NO)
电压降≤1.8V
防短路的输出
完备的极性保护

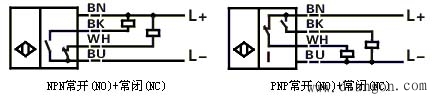

三线直流与四线直流传感器的串联
当串联时，电压降相加，单个传感器的准备延迟时间相加。
img]2-3.jpg border=0>

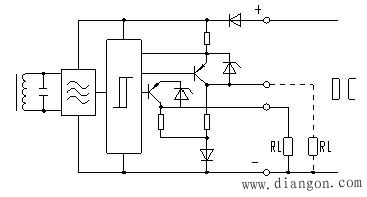

四线直流
电路原理图
接线电压：10—65V
切换开关
防短路的输出
完备的极性保护
电压降≤1.8V
三线直流与四线直流传感器的并联

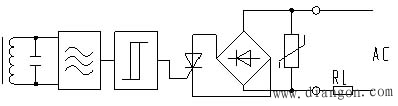

双线交流
电路原理图
常开触点(NO)
常闭触点(NC)
接线电压：20—250V交流
漏电电流≤1.7mA
电压降≤7V（有效值）
双线交流传感器的串联
常开触点：“与”逻辑
常闭触点：“或非”逻辑

当串联时，在传感器上的电压降相加，它减低了负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。
机械开关与交流传感器的串联

断开的触点中断了传感器的电源电压，若在传感器被衰减期间内机械触点闭和的话，则会产生一个短时间的功能故障，传感器的准备延迟时间（t≤80ms）避免了立即的通断动作。
补偿方法：将一电阻并联在机械触点上（当触点断开时也是一样），此电阻使传感器的准备时间不再起作用，对于200V交流，此电阻大约为82KΩ/1w。
电阻的计算方法：近似值大约为400Ω/V
双线交流传感器的并联
常开触点：“与”逻辑
常闭触点：“或非”逻辑
当并联时，漏电流相加，例如：它可以
—在可编程控制器的输入端产生一个高电平的假象。
—超过小继电器的维持电流，避免了在触点上的压降。
机械开关与交流传感器的并联

闭和触点使传感器的工作电压短路，当触点短开以后只有在准备延迟时间（t≤80ms）之后传感器才处于功能准备状态。
补偿办法：触点上串联一个电阻可以可靠地保证了传感器的最小工作电压，因此避免了在机械触点断开之后的准备延迟。
计算电阻的公式：R=10/I P=I²×R
