入侵报警传输系统的选择
时间：2023-03-14作者：佚名
|
1、传输系统的重要性

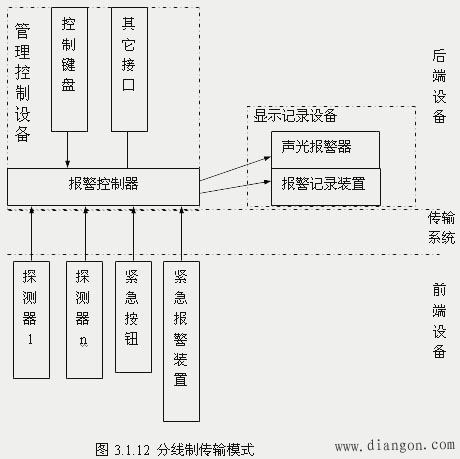

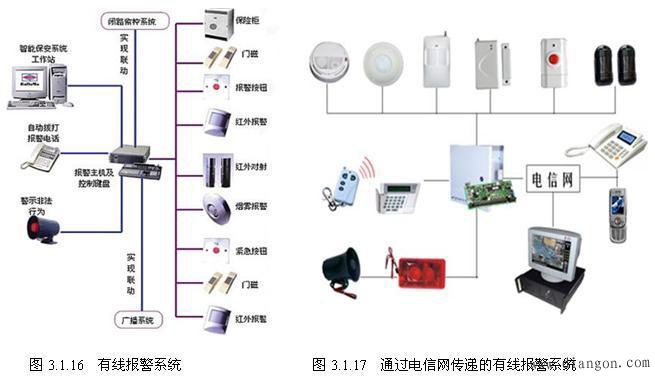

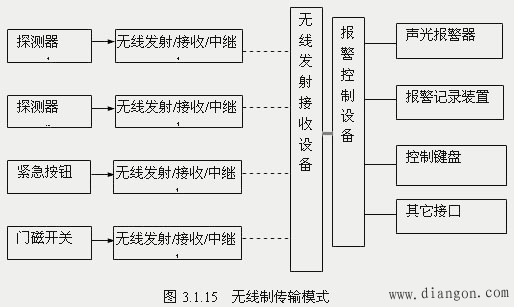

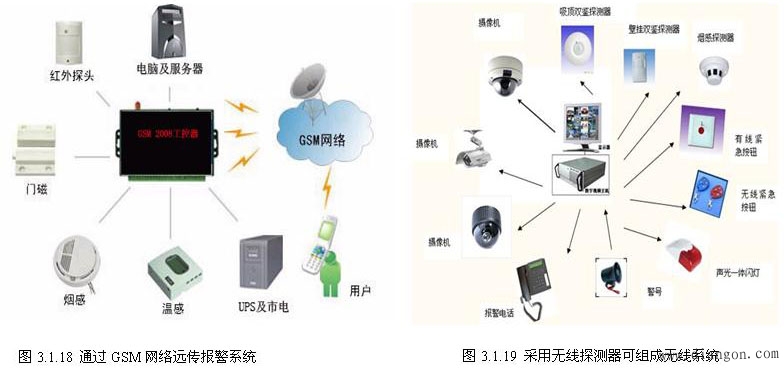

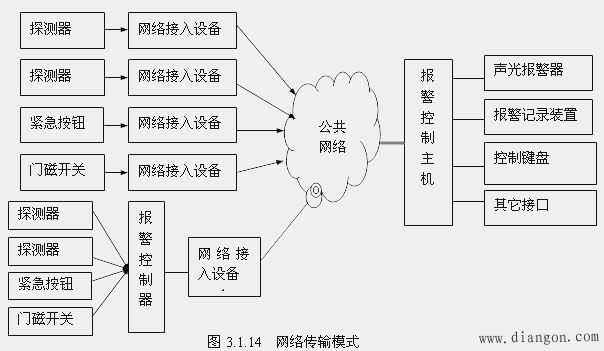

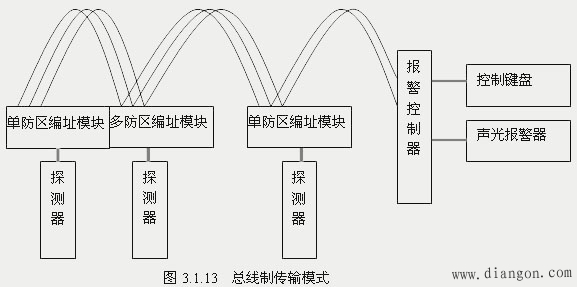

一个可靠的传输系统必须具备以下四个基本要求：每当探测器触发一次，监控中心应有一次相应的报警显示；信号传输必须快；信号必须明白无误；传输系统必须稳定，不受环境及外界的影响，并具有防破坏的保护设施。 2、传输系统的保护 探测器发出的探测电信号，可以通过有线或无线的方式传到监控中心，传输是在一定的环境下进行的。这个环境不仅有自然界或人为的干扰，如雷电、电磁波干扰，而且而存在着入侵者的破坏。这种干扰和破坏会导致传输系统的失败，产生不正确的报警或漏报警。因此，提出了对传输系统的保护问题。 1）对电磁波干扰的排除 在有电磁环境中选定传输线，应考虑加上避雷器、屏蔽或滤波电路。 2）潮湿环境下的传输保护 选择具有良好保护层的室外用铠装电缆和导线；若用普通线可以把传输导线穿入保护管内(金属管或塑料管)，并把管子端头和接口处部采取密封措施等。 3）对人为破坏的监视防护 入侵者破坏传输系统，可以割断传输线路，也可以使传输线路短路；或用一台信号发生器伪造信号，进行欺骗破坏。为了对付这些破坏，人们设法在传输线路中，送入一种连续的编码信号，然后监视因故障或破坏引起的信号变化特性。 总之，在设计和安装传输系统时，应当采取良好的保护措施，设法限制入侵者接近或进入，信号发射机应放在良好的外壳中，外壳上应有防破坏开关，传输线路尽可能安装在套管中，提供保护和电磁屏蔽。如果用电话线传输信号，电话线的接线盒应上锁，并且安装防破坏开关。 3、专用线路的设计 1)导线规格的选择 现在一般都采用铜线，最细的导线截面积一般不能小于0.5 mm2，如果导线太细，则在施工过程中容易损坏或破坏绝缘，导线的截面积应该根据负载电流的大小来确定，可以查询导线的额定载流量来确定。同时，在线路比较长或电流比较大时，还应该根据电压降来校验导线的截面积，以查表和校验得到的较大值为确定值。一般电压降校验方法如下： 铜线：S＝IL/54.4ΔU 铝线：S=IL/34ΔU 式中：I——导线中通过的最大电流(A) L——导线的长度(m) △U——允许的电压降(V) S——导线截面(mm2) 2)导线选色和标号 有标准的执行标准，没标准的自己配色和编号，这样会使众多的导线层次清楚，对下道工序和维修都方便。 3)导线配管 穿管时应注意以下几点： ①不同电源电压回路的导线，特别是有比较大电流或220V以上的电源线和信号线，在没有采取电路隔离措施时，一般不得穿在同一管内。 ②穿在管内的导线不得有接头，否则检查维修不方便。 ③穿在管内导线的总截面积(包括绝缘层)不应超过管内截面积的2/3。 4)传输线路布局 整个系统传输线路的布局走向设计，应从整个系统防护区域的整体着眼，查明地形结构及环境情况后，选择安全、易施工和距离最短的路线。 4、传输系统的选择 入侵报警系统传输方式的确定，主要由防区数量、分布、防区到报警控制器之间的传输距离等决定。对于防区较少，防区到报警控制器之间最远距离在100m以内的情况，采用分线制传输模式；对于防区数量较多，防区到报警控制器之间最远距离在1200m以内的情况，采用总线制传输模式；对于防区数量很多，防区到报警控制器之间最远距离大于1500m的情况，多采用公共网络模式；对于布线困难的场所，可以考虑采用无线制传输模式。 ①分线制传输模式 分线制传输模式指探测器、紧急按钮等前端设备，通过多芯电缆与报警控制主机的多个报警输入端子之间，采用并行一对一接线分线传输的方式，如图所示。当防区数在8个以内，且与报警控制主机最远距离小于100m时，选用分线传输模式，系统线缆一般不少于5芯的通信电缆，每芯截面不小于0.5mm2，系统响应时间不大于2s。分线制传输模式实现的前提是报警控制器具有分线报警输入端口。
|
