异步电机双馈调速工作原理

时间：2023-03-14作者：佚名

一、概述
转差功率的利用
众所周知，作为异步电动机，必然有转差功率，要提高调速系统的效率，除了尽量减小转差功率外，还可以考虑如何去利用它. 但要利用转差功率，就必须使异步电动机的转子绕组有与外界实现电气联接的条件，显然笼型电动机难以胜任，只有绕线转子电动机才能做到.
绕线转子异步电动机
绕线转子异步电动机结构如图所示，从广义上讲，定子功率和转差功率可以分别向定子和转子馈入，也可以从定子或转子输出，故称作双馈电机。

绕线转子异步电动机转子串电阻调速
根据电机理论，改变转子电路的串接电阻，可以改变电机的转速。转子串电阻调速的原理如图所示，调速过程中，转差功率完全消耗在转子电阻上。

双馈调速的概念

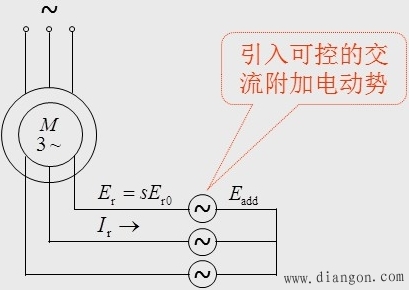

所谓“双馈”，就是指把绕线转子异步电机的定子绕组与交流电网连接，转子绕组与其他含电动势的电路相连接，使它们可以进行电功率的相互传递。至于电功率是馈入定子绕组和/或转子绕组，还是由定子绕组和/或转子绕组馈出，则要视电机的工况而定。

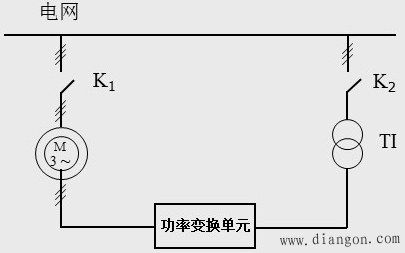

双馈调速的基本结构

如上图所示，在双馈调速工作时，除了电机定子侧与交流电网直接连接外，转子侧也要与交流电网或外接电动势相连，从电路拓扑结构上看，可认为是在转子绕组回路中附加一个交流电动势。
功率变换单元
由于转子电动势与电流的频率随转速变化，即异步电机双馈调速工作原理

，因此必须通过功率变换单元（Power Converter Unit—CU）对不同频率的电功率进行电能变换。
对于双馈系统来说，CU应该由双向变频器构成，以实现功率的双向传递。

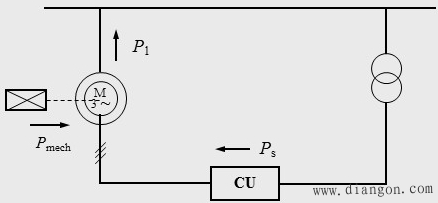

双馈调速的功率传输
（1）转差功率输出状态
异步电动机由电网供电并以电动状态运行时，它从电网输入（馈入）电功率，而在其轴上输出机械功率给负载，以拖动负载运行；
