电流互感器的特点和接线图

电流互感器的工作原理与变压器相似，其原理接线如图所示。
1、电流互感器的特点
①电流互感器的一次绕组匝数很少(一匝或几匝)，并且串联在被测电路中。因此，一次绕组的电流完全取决于被测电路的负荷电流，而与二次电流无关。
②电流互感器二次绕组中所串接的测量仪表、继电器的电流线圈阻抗(即二次负荷阻抗)都很小，所以正常运行中，电流互感器在接近于短路状态下工作，这是它与变压器的主要区别

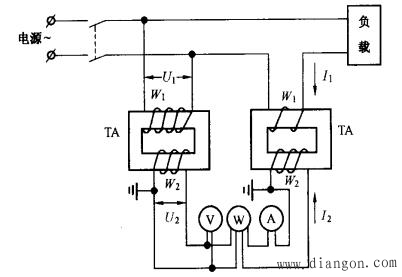

电流和电压互感器的原理接线
2、电流互感器工作中的主要事项
电流互感器在工作中，二次侧不准开路，开路后在二次绕组中产生很高的尖顶波电动势，其峰值可达几千伏甚至上万伏，这对工作人员和二次回路中的设备都有很大的危险。同时，由于铁芯磁感应强度剧增，将使铁芯过热，损坏绕组的绝缘。为了防止二次侧开路，规定电流互感器二次侧不准装熔断器。在运行中，若需拆除仪表或继电器时，则必须先用导线或短路连接将二次回路短接，以防开路。

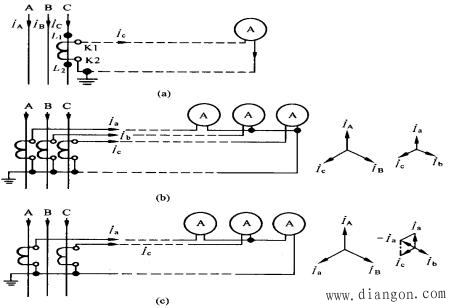

3、电流互感器的接线
1)单相接线，见图(a)，常用于三相对称负荷的电路，只测量一相电流。
2)星形接线，见图(b)，可测量三相负荷电流，监视各相负荷的不对称情况。
3)不完全星形接线，见图(c)，广泛用于三相负荷平衡或不平衡的电路中，例如，三相两元件功率表或电能表，便可用不完全星形接线，流过公共导线上的电流为A、C两相电流的相量和为这Ia Ic=-Ib
