三相电源及其连接

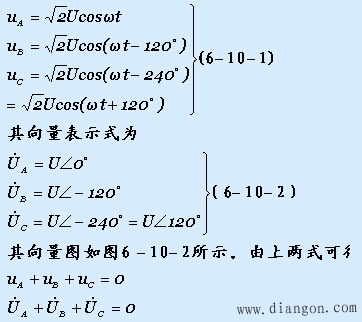

相。其时域表示式为
　　　
三相电源的连接有两种方式：星形连接与三角形连接。

图1 三相电源 图2 三相对称电压

1．星型连接 星型连接就是将三个电压源的负极端X，Y，Z连接在一起而形成一个节点，记为N，称为中性点；而从三个电压源的正极端A，B，C向外引出三条线，称为端线，也称为火线，如图3所示。有时从中性点N还引出一根线NN'，称为中线，也称"地线"。

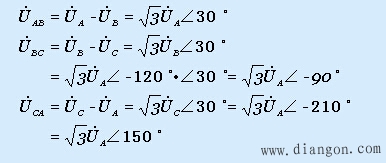

端线中的电流称为线电流，分别用 表示，其参考方向如图中所示。端线A，B，C之间的电压称为线电压，分别记为。流过每相电源中的电流称为相电流。很显然，对于星型连接的三相电源，线电流与相电流为同一电流。中线中的电流用 表示，称为中线电流。每一相电源的电压称为相电压。对称三相电源星型连接时，线电压与相电压的关系可直接从向量图得到，如图4所示。由图可得：

图3 三相电源星型连接 图4 对称星型电源线，相电压的关系
可见三个线电压 也是对称的，其有效值为相电压有效值的倍，即 ，其相位分别超迁响应相电压30°。
星型连接的三相电源，其优点是中点可以接地，因而可以同时给出两种电压-线电压和相电压。
