具有同步检定和无电压检定的重合闸

本文主要介绍具有同步检定和无电压检定的重合闸的配置原则及其缺陷、解决方法。
1. 配置原则：
一侧投入无电压检定和同步检定，另一侧只投入同步检定，两侧的投入方式可以利用其中的切换片定期轮换。

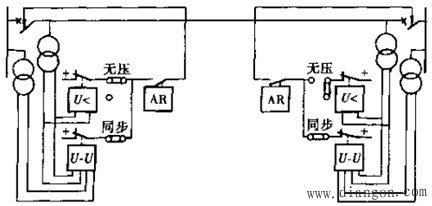

图1 采用同步检定和无电压检定重合闸的配置关系图
除在线路两侧均装设重合闸装置外，在线路的一侧还装设有检定线路无电压的继电器，而在另一侧则装设检定同步的继电器。它在起动时间元件的回路中串入了电压继电器或同步继电器的触点。这样当线路有电压或是不同步时，重合闸就不能起动。
当线路发生故障，两侧断路器跳闸以后，检定线路无电压一侧的重合闸首先动作，使断路器投入。如果重合不成功，则断路器再次跳闸。此时由于线路另一侧没有电压，同步检定继电器不动作，因此，该侧重合闸根本不起动。
如果重合成功，则另一侧在检定同步之后，再投入断路器，线路即恢复正常工作。
由此可见，在检定线路无电压一侧的断路器，如重合不成功，就要连续两次切断短路电流，故该断路器的工作条件就要比同步检定一侧断路器的工作条件恶劣。
为了解决这个问题，通常在每一侧都装设同步检定和无电压检定的继电器，利用连接片进行切换，使两侧断路器轮换使用每种检定方式的重合闸，因而使两侧的断路器工作的条件接近相同。
2. 缺陷：在使用检查线路无电压方式的重合闸一侧，当其断路器在正常运行情况下由于某种原因（如误碰跳闸机构、保护误动等）而跳闸时，由于对侧并未动作，故线路上有电压，所以就不能实现重合。
3. 解决缺陷：为解决此问题，通常都是在检定无电压的一侧也同时投入同步检定继电器，两者的触点并联工作。此时如遇有上述情况，则同步检定继电器就能够起作用，当符合同步条件时，即可将误跳闸的断路器重新投入。但在使用同步检定的另一侧，其无电压检定是绝对不允许同时投入的。
4. 具体工作时：一侧投入无电压检定和同步检定（两者并联工作），而另一侧只投入同步检定。两侧的投入方式可以利用其中的切换片定期轮换。
在重合闸中所用的无电压检定继电器就是一般的低电压继电器，其整定值的选择应保证只当对侧断路器确实跳闸后，才允许重合闸动作，根据经验，通常都是整定为0.5倍额定电压。
同步检定继电器的原理：
中间电压变换器TVM1和TVM2分别从母线侧和线路侧电压互感器上接入同名相的电压，其二次侧绕组反极性相连接。
