电流整定计算与动作时限选择

根据下图了解单侧电源串联线路中各过电流保护动作，并学会确定保护动作时限。

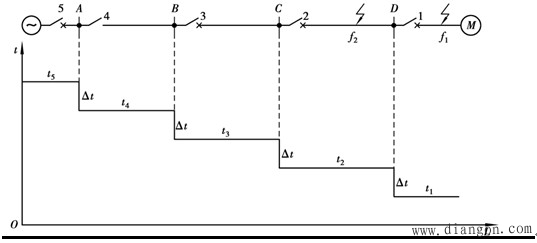

图 单侧电源串联线路中各过电流保护动作时限的确定

（1）假定在每个电气元件上均装有过电流保护，各保护装置的起动电流均按照躲开被保护元件上积压自的最大负荷电流来整定。这样当点短路时，保护1-5在短路电流的作用下都可能起动，但要满足选择性的要求，应该只有保护1动作，切除故障，而保护2~5在故障切除之后立即返回。这个要求只有依靠使各保护装置带有不同的时限来满足。
（2）保护1位于电网的最末端，只要电动机内部故障，它就可以瞬时动作予以切除，即为保护装置本身的固有动作时间。
（3）对保护2来讲，为了保证 点短路时动作的选择性，则应整定其动作时限，， 2号保护的动作时间。
2. 按选择性的要求整定过电流保护的动作时限
满足选择性的要求，应该只有保护发生故障的元件的保护装置动作，切除故障，而其他保护在故障切除之后立即返回。--要求只有依靠使各保护装置带有不同的时限来满足。
对所有的保护来讲，为了保证 点短路时动作的选择性，则应整定其动作时限，则

一般来说，任一过电流保护的动作时限，应选择得比相邻各元件保护的动作时限均高出至少一个，只有这样才能充分保证动作的选择性。这种保护的动作时限，经整定计算确定之后，即由专门的时间继电器予以保证，其动作时限与短路电流的大小无关，称为定时限过电流保护。
缺点：当故障越靠近电源端时，短路电流越大，此时过电流保护动作切除故障的时限反而越长。
解决：
主保护：在电网上广泛采用电流速断和限时电流速来作为本线主保护以快速切除故障。
后备保护：利用过电流保护作为本线路和相邻元件的远后备保护。
