配电系统二次回路安装接线图

1、二次回路安装接线图基本知识
1.接线图的绘制要求
2.原理展开图的回路编号
3.安装单位和屏内设备
2、屏面布置图
1. 控制屏屏面布置原则和要求
（1）控制屏屏面布置应满足监视和操作调节方便、模拟接线清晰的要求。
（2）测量仪表应尽量与模拟接线对应，A、B、C相按纵向排列，同类安装单位中功能相同的仪表，一般布置在相对应的位置；
（3）每列控制屏的各屏间，其光字牌的高度应一致，光字牌宜放在屏的上方，要求上部取齐，也可放在中间，要求下部取齐；
（4）操作设备宜与其安装单位的模拟接线相对应。功能相同的操作设备，应布置在相对应的位置上，操作方向全变电所必须一致；
（5）操作设备（中心线）离地面一般不得低于600 mm，经常操作的设备宜布置在离地面800~1500 mm处。
2. 继电保护屏屏面布置原则和要求
（1）继电保护屏屏面布置应在满足试验、检修、运行、监视方便的条件下，适当紧凑；
（2）相同安装单位的屏面布置宜对应一致，不同安装单位的继电器装在一块屏上时，宜按纵向划分，其布置宜对应一致；
（3）各屏上设备装设高度横向应整齐一致，避免在屏后装设继电器；
（4）调整、检查工作较少的继电器布置在屏的上部，调整、检查工作较多的继电器布置在中部。
（5）各屏上信号继电器宜集中布置，安装水平高度应一致。信号继电器在屏面上安装中心线离地面不宜低于600 mm；
（6）试验部件与连接片的安装中心线离地面宜不低于300 mm；
（7）继电器屏下面离地250 mm处宜设有孔洞，供试验时穿线用。
3. 信号屏屏面布置原则和要求
（1）信号屏屏面布置应便于值班人员监视；
（2）中央事故信号装置与中央预告信号装置，一般集中布置在一块屏上，但信号指示元件及操作设备应尽量划分清楚；
（3）信号指示元件（信号灯、光字牌、信号继电器）一般布置在屏正面的上半部，操作设备（控制开关、按钮）则布置在它们的下方；
（4）为了保持屏面的整齐美观，一般将中央信号装置的冲击继电器、中间继电器等布置在屏后上部（这些继电器应采用屏前接线式）。中央信号装置的音响器（电笛、电铃）一般装于屏内两侧的上方。

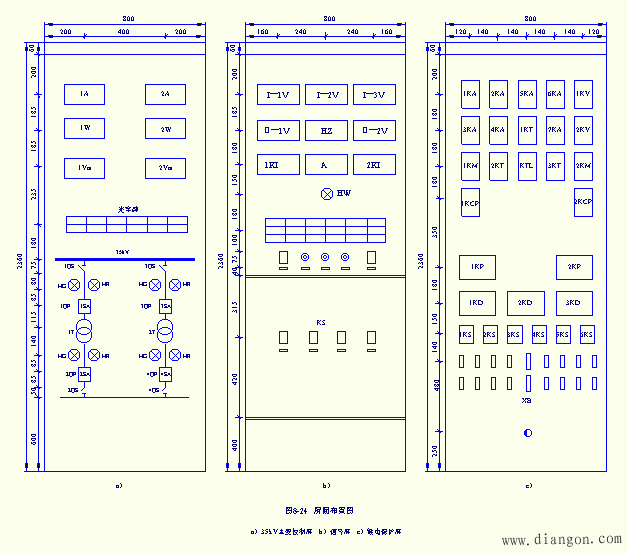

4.屏面布置图的绘制
屏面布置图中设备的相对位置应与屏上设备的实际位置一致。

　 3、端子排图
1. 端子种类
（1）一般端子
（2）连接端子
（3）试验端子
（4）其它端子
2．应经端子连接的回路
（1）屏内设备与屏外设备的连接。
（2）屏内设备与屏顶直接和小母线连接的设备连接。
（3）屏内不同安装单位设备之间的连接。
（4）过渡回路。
3. 端子排的排列原则
4. 端子排的表示方法
4、屏后接线图
1. 屏后接线图的基本原则和要求
⑴ 屏后接线图是屏面布置图的反面,屏背面接线图应以展开的平面图形表示
⑵ 设备外形可采用简化外形，不要求按比例绘制，但要保证设备之间的相对位置正确。各设备的引出端子应注明编号，并按实际排列顺序画出。
⑶ 所有的二次小母线及连接导线、电缆等的编号应与原理图一致。
2. 二次回路接线表示方法
(1)连续线法
在图中表示设备之间连接线是用连续的图线画出；
(2)中断线法(相对编号法)
用编号来表示二次回路中各设备相互之间连接状态的一种方法,即两个设备相连接的两个端子的编号互相对应。
