照明器的布置及照度计算

照明器的布置要求：
① 保证最低的照度，并使工作面照度均匀；
② 光线的射向适当，无眩光、阴影等现象；
③ 安装容量应尽可能小，以减少投资和年耗电量；
④ 应使检修维护工作方便、安全
⑤ 布置整齐美观，并与建筑空间协调。
⑥ 一般照明的布置
通常有两种，即均匀布置（灯具布置与设备位置无关）和选择布置（灯具布置与设备位置有关）。其中均匀布置比较美观均匀，所以一般照明用得较多。

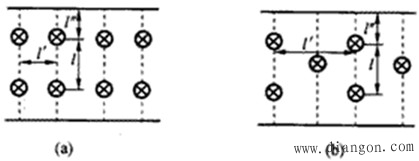

均匀布置的灯具可排列成正方形或矩形或菱形，如图所示。

图为均匀布置的灯具可排列正方形或矩形或菱形
事故照明的布置
供继续工作用的事故照明，其在主要工作面上的照度，应尽可能保持原有照度的30％～50％。一般做法为：若为一列灯具，可采用事故照明和工作照明相间布置，或与两个工作灯具相间布置；若为两列灯具，可选其中一列为事故照明，或每一列均相间布置事故照明；若为三列灯具，可选其中一列为事故照明或在边旁两列相间布置事故照明。
1. 室内灯具的悬挂高度
室内灯具不宜过高或过低。过高，降低工作面上的照度且维修不方便；过低，容易碰撞且不安全，另一方面要产生眩光，降低人眼的视力。下表给出了一般照明灯的悬挂高度最小值。
2. 照明器间距离
在均匀布置照明器时，照明器之间距离与其计算高度之比，称距高比l:h
3. 屋外照明器的布置
一般在主变压器附近装设圆球型灯；在配电装置场的四周，适当地装设投光灯，作为整个场地照明。全厂厂区道路照明一般采用单列布置，但在入厂大道和广场地段，可采用多列对称或不对称装置。
二、 照度计算
当工业企业照明用的灯具形式、光源类型等已初步确定后，就需要计算各工作面的照度，从而来确定灯泡的容量和数量，或对已确定了容量的某点进行照度校验。
1．利用系数的概念
利用系数（用表示）是指照明光源投射到工作面上的光通量与全部光源发出的光通量之比。它可用来表征光源的光通量有效利用的程度。
利用系数的计算公式为：

式中，Φ为投射到工作面上的总光通量；Φ为每盏灯发出的光通量；n为灯的个数
利用系数值的大小与很多因素有关，灯具的悬挂高度越高、光效越高，则利用系数越高；房间的面积越大，形状越接近正方形，墙壁颜色越浅，则利用系数就越高。
2.利用系数的确定
利用系数的值可按墙壁和顶棚的反射系数ρ及房间的室空间比（受照空间特征）RCR来确定（查有关设计手册）。ρ值可直接查表10-4，RCR的值可按下式计算：

式中，为室空间高度（指灯具开口平面到工作面的空间高度，如图10-14所示）；l为房间长度；b为房间宽度。
3．计算工作面上的平均照度
当已知房间的长宽、室空间高度、灯型及光通量时，可按下式计算平均照度：

式中，为利用系数；n为灯的个数；Φ为每盏灯的光通量；S为受照工作面面积（矩形房间即为长宽乘积，Kj减光补偿系数
（由于灯具在使用期间，光源本身的光效要逐渐降低、灯具也会陈旧脏污、被照场所的墙壁和顶棚也有污损的可能，从而使工作面上的光通量有所减少，因此在计算工作面上的实际平均照度时，应计入一个小于1的灯具减光系数Kj），
4．利用系数法的计算步骤
1）根据灯具的布置，确定室空间高度；
2）计算室空间比RCR；
3）确定反射系数（查表）；
4）确定利用系数K1（由RCR值和反射系数查手册或附录表20-4）；
5）根据有关手册或表10-6查出布置灯具的光通量Φ；
6）根据有关手册或表10-5查出减光系数Kj；
7）计算平均照度和实际平均照度。
