高压电力线路的结线方式

高压线路的作用是在企业内部从总降压变电所（或配电所）以6~10kV电压向各车间变电 所、建筑物变电所或高压用电设备配电。
1.高压放射式结线
高压放射式结线是指变配电所高压母线上引出的一回线路直接向一个车间变电所或高压用电设备供电，沿线不支接其他负荷。该方式结线清晰，操作维护方便，保护简单，便于实现自动化。由于放射式线路之间互不影响，故供电可靠性较高。

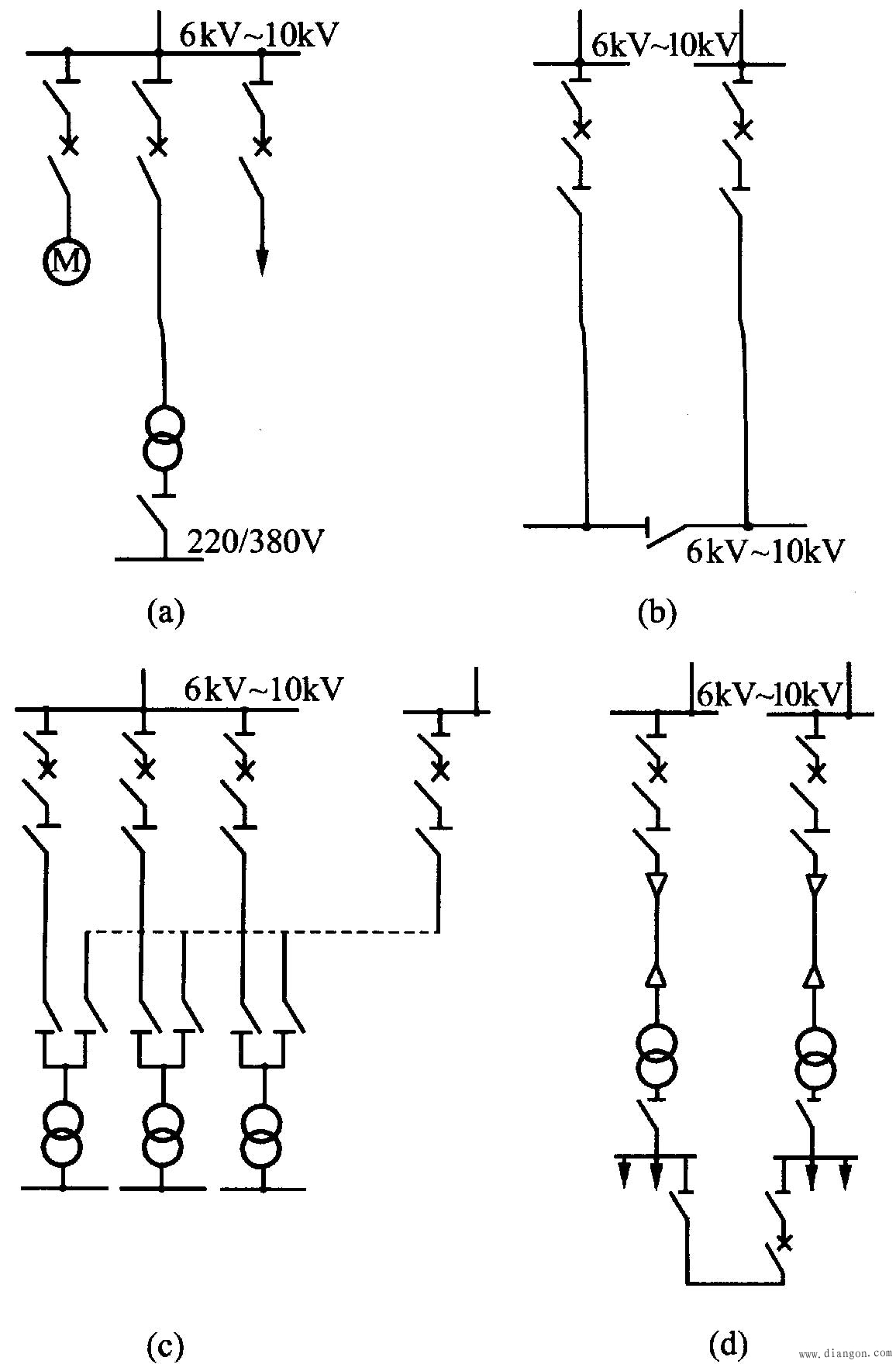

(a) 单回路放射式 (b)双回路放射式 (c)具有公共线路的放射式 (d)具有低压联络线的放射式
2. 高压树杆式结线
高压树干式结线是指由变配电所高压母线上引出的每路高压配电干线上，沿线支接了几个车间变电所或负荷点的结线方式。该结线方式使变配电所的出线减少，高压开关柜相应也减少，，可节约有色金属的消耗量。但其供电可靠性差，干线故障或检修将引起干线上的全部用户停电。

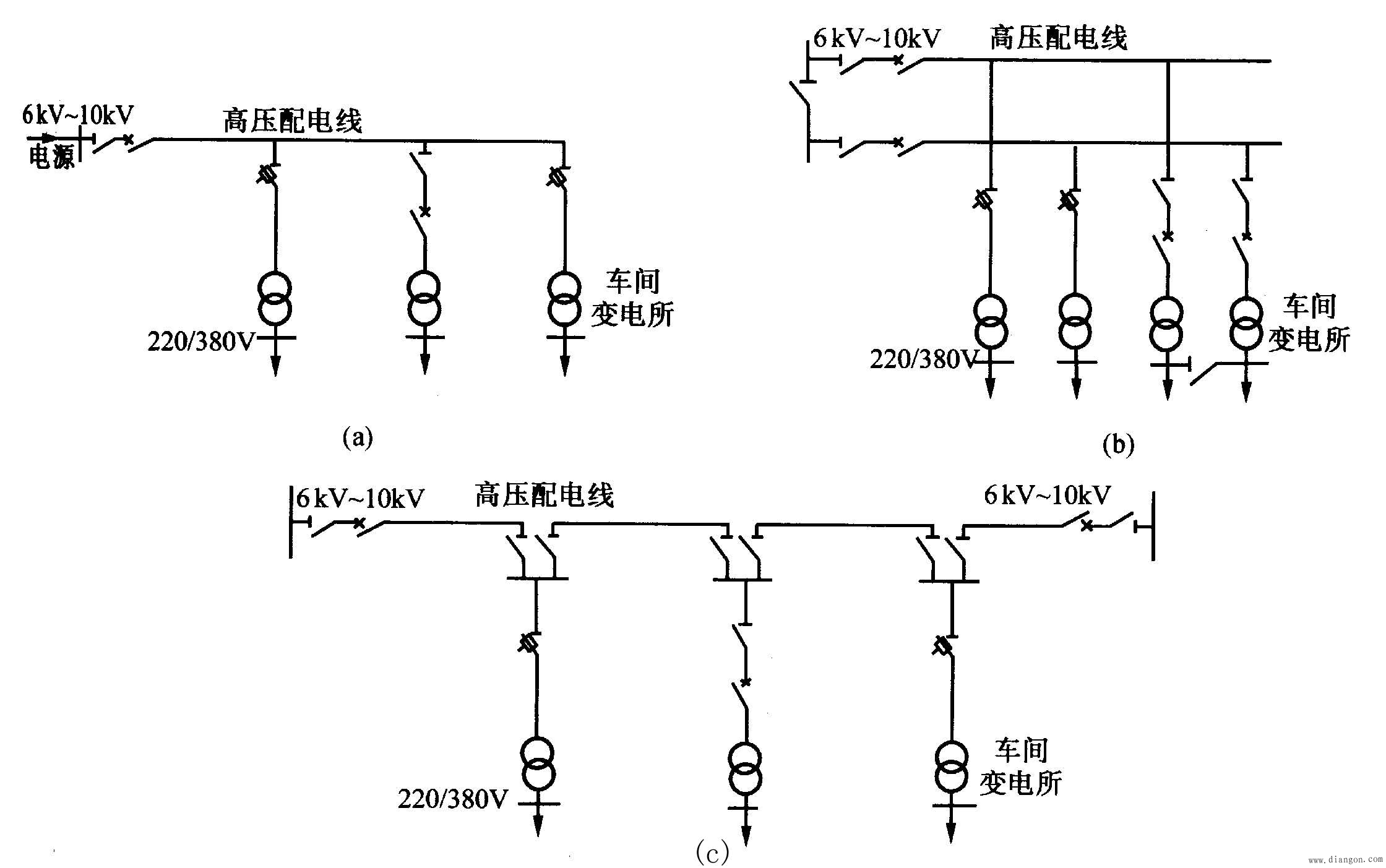

(a)单树干式 (b)双树干式 (c)两端电源的单树干式

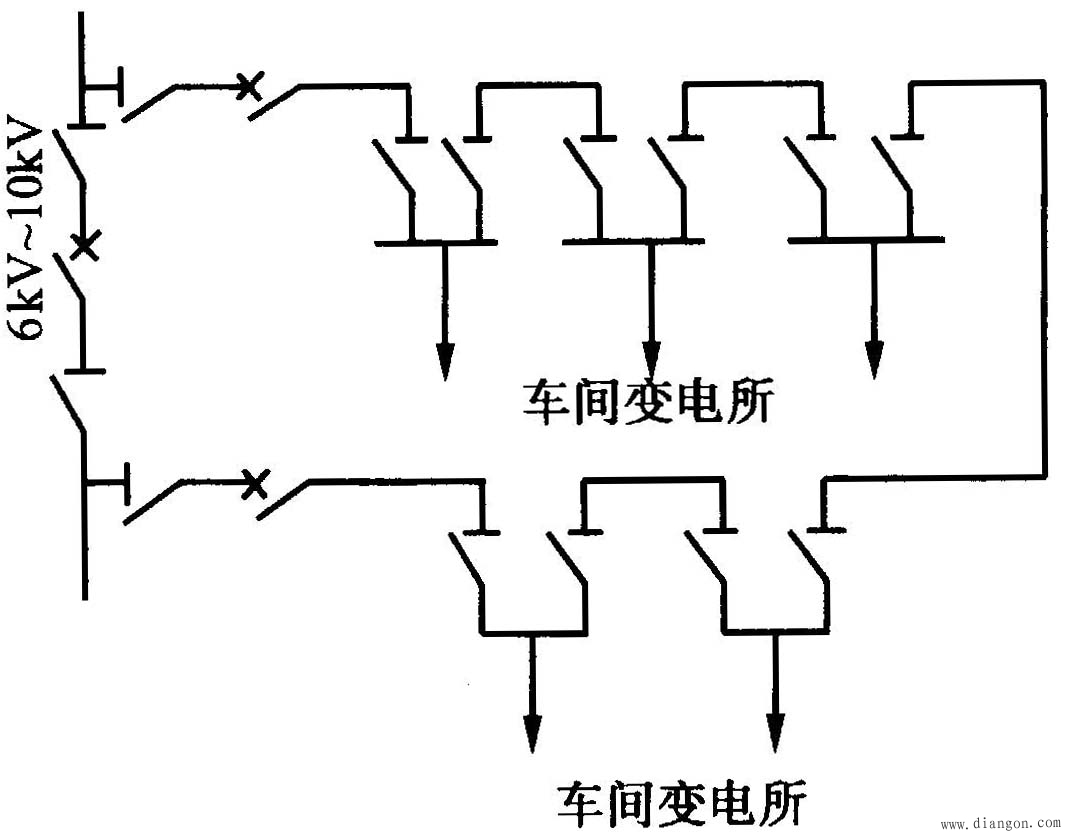

3.高压环形结线
这种结线运行灵活，供电可靠性高。由于闭环运行时继电保护整定较复杂，同时也为避免环形线路上发生故障时影响整个电网，因此大多数环形线路采用“开环”运行方式，即环形线路中有一处开关是断开的。在现代化城市配电网中这种结线应用较广。
