对接地装置的几点看法

保护接地系统（简称TT系统）和保护接零系统（简称TN系统）均离不开接地装置。为保证接地装置设置合理和安装质量，确保接地装置安全运行和经济节约，根据有关规范，应着重掌握以下几点：
1．接地装置是由接地体和接地线（包括地线网）组成，接零装置由接地装置和零线网（不包括工作零线）组成。
2．每个接地装置的接地线应以单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地的电气装置。
3．电源变压器和发电机的中性点接地必须采用人工接地体。
4．钢接地体和地下部分接地线最小规格为：圆钢≥?10mm，扁钢厚度≥4mm，截面≥100mm²，角钢厚度≥4mm，边宽≥40mm，钢管壁厚≥3.5mm管直径≥? 50mm。
5．垂直接地体的长度一般为2.5~3m，接地体的间距一般不应小于其长度的2倍。
6．接地体（线）的连接应采用焊接，并要求采用搭接焊：
①扁钢与扁钢搭接长度为其宽度的2倍，且至少焊满三个棱边；
②圆钢与圆钢的搭接长度为其直径的6倍；
③圆钢与扁钢搭接时，其搭接长度为圆钢直径的6倍并双面焊。如下图：

7．接地电阻包括接地体的流散电阻和接地线电阻，因为接地线的电阻很小，它比接地体的流散电阻小得多，可以忽略不计。一般可以认为，接地体的流散电阻就是接地装置的接地电阻。接地电阻主要决定于接地装置的结构和土壤导电能力。
8．携带式电气设备的接地线应采用软铜绞线，截面不小于1.5mm²，与电气设备相连接的保护零线应为截面不小于2.5mm²的绝缘多股铜线。
9．配电室或总配电箱处、配电线路中间处、末端处以及作防雷接地的电气设备应作重复接地。重复接地线应与保护零线干线相连接。
10．工作接地、保护接地的电阻应不大于4Ω，重复接地电阻应不大于10Ω，防雷接地电阻一般应不大于30Ω（视当地土壤阻抗而定）。
11．保护零线不得装设开关或熔断器。保护零线的统一标志为绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线。
根据本人工作经验及认识，谈几点看法供同行参考。
1．垂直接地体宜采用角钢、钢管或圆钢，不宜采用螺纹钢材。因为螺纹钢与圆钢的化学成人有所不同，安装接地装置时相互焊接质量很难保证；另一方面，接地电阻值与土壤电阻率成正比，还与接地装置（主要是接地体）的形状、规格、尺寸、埋深以及流过接地装置的电流种类、天气的季节变化等因素有关。因螺纹钢材其表现形状凹凸不平，在同条件下安装其接地体流散电阻比圆钢大（接地体与土壤接触面存在空隙）。
2．施工现场电气设备的接地装置的人工接地体一般要求垂直安装（若水平安装其费用比较大），其顶面埋设深度应符合设计要求，当设计无要求时，不宜小于0.6m，并应在冻土层以下，若接地装置设于公共场所或人行道道处时，其埋置深度应大于1m并在顶面有阻障措施。除接地体外，接地体引出线的垂直部分和接地装置焊接部分应作防腐处理。
3．电气设备的接地可以利用自然接地体，但不应利用自来水管道（存在着管道变动，焊接困难、塑料管件接头电气不连续等原因），禁止利用可燃或有爆炸物质的管道（如煤气，供暖管道等）。
4．当建筑物框架结构（或钢构）防雷接地装置的电阻值符合要求时，应当充分利用，这样既经济节约、又安全可靠。一般框架结构建筑物均利用桩基础钢筋和地梁底筋构成接地网，且在建筑物四周边角结构柱50cm处预留有防雷装置接地电阻测试端子，可以将其引出作为施工现场电气设备的接地装置。
5．1997年福州供电部门在市区不同的土壤电阻率处设置了典型的接地电阻达到4Ω的接地装置的实例做法如表1所示，供大家参考选用。
6．目前一些施工现场常见的电气设备接地装置的错误做法有如下几点，应加以改正。
（1）采用单根接地体和引出线和电气设备金属外壳相连接，接地电阻达不到要求，且连接可靠性差。
（2）接地体引出线与电气设备连接不当：设备接地引出线缠绕在接地体上；接地端子螺栓点焊在接地体上后埋在地下且无防腐措施。
（3）在TT系统中各台设备各自设置接地装置无连线成网，既浪费可靠性也差，且流动机具难于进行保护。
（4）接地装置引出线连接在远离电气设备的金属构架上、电动机的风叶罩或吊钩上。
（5）配有漏电保护器的电气设备，接地电阻随意降低要求，起不到漏电保护器损坏时接零、接地的二次补救保护功能。
（6）接地线没按规范要求采用绿/黄双色线。

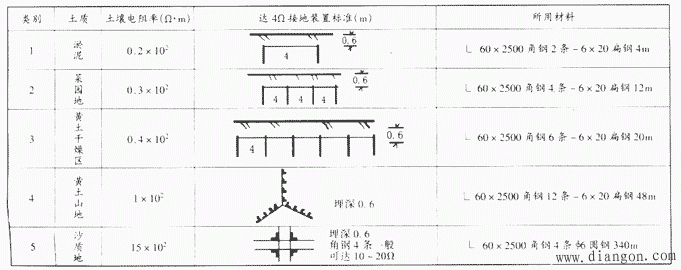

不同土壤电阻率达到4Ω的接地装置实例表 表1
