数控机床伺服驱动系统的基本组成

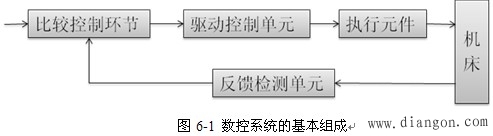

数控机床伺服驱动系统的基本组成如图所示。数控机床的伺服驱动系统按有无反馈检测单元分为开环和闭环两种类型，这两种类型的伺服驱动系统的基本组成不完全相同。但不管是哪种类型，执行元件及其驱动控制单元都必不可少。驱动控制单元的作用是将进给指令转化为执行元件所需要的信号形式，执行元件则将该信号转化为相应的机械位移。

开环伺服驱动系统由驱动控制单元、执行元件和机床组成。通常，执行元件选用步进电机。执行元件对系统的特性具有重要影响。
闭环伺服驱动系统由执行元件、驱动控制单元、机床，以及反馈检测单元、比较控制环节组成。反馈捡测单元将工作台的实际位置检测后反馈给比较控制环节，比较控制环节将指令信号和反馈信号进行比较，以两者的差值作为伺服系统的跟随误差经驱动控制单元，驱动和控制执行元件带动工作台运动。
