V/f 转换器

定义：V/f (电压/频率)转换器能把输入信号电压转换成相应的频率信号，即它的输出信号频率与输入信号电压值成比例，故又称为电压控制(压控)振荡器(VCO)。
应用：在调频，锁相和A/D变换等许多技术领域得到非常广泛的应用。。
指标：额定工作频率和动态范围，灵敏度或变换系数，非线性误差，灵敏度误差和温度系数等。

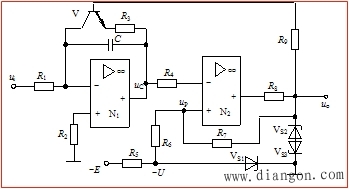

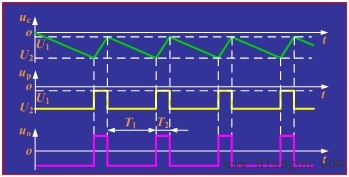

1. 积分复原式V/ f 转换电路
组成：积分器、比较器和积分复原开关等

N1R1C —— 反相积分器；
V —— 积分复位开关；
N2R5~R8 —— 滞回比较器；
Vs2Vs3 —— 限制输出电压(限幅)。
Vs1 —— 稳定门限电平；

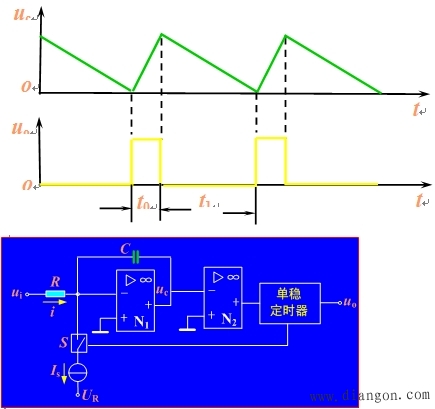

2.电荷平衡式V/f 转换电路

N1RC —— 反相积分器；
N2 —— 过零比较器；
Is —— 恒流源发生器；
根据电荷平衡原理有：
