单片集成多功能函数发生

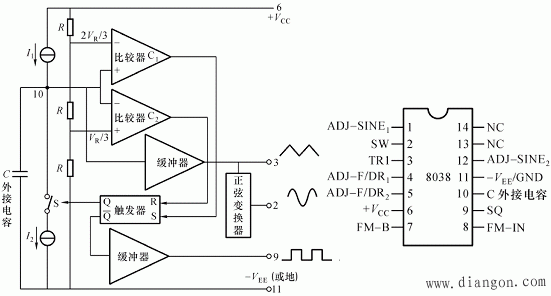

特点：有正弦波、矩形波、三角波（锯齿波）三种波形输出；矩形波的占空比任意调节，频率范围为0.001Hz～1MHz，失真度<0.1%。电路外形为双列直插式14引脚封装，内部有两个电压比较器，二个参考电压， ，二个电流源，二个缓冲器，还有一个正弦函数转换器（三角波转换成正弦波电路）。

其原理是由触发器控制开关实现恒流充电还是恒流放电，产生方波和三角波，三角波再转换成正弦波输出。

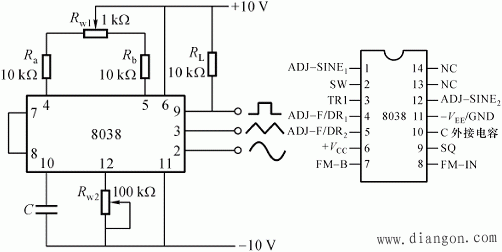

下图是ICL8038函数发生器的典型连接：

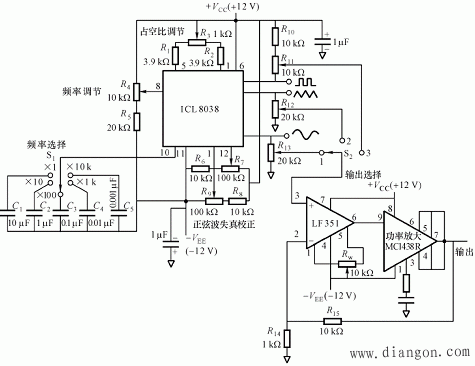

ICL作为音频函数发生器时的典型连接：频率输出范围在音频的范围20Hz～20KHz。
