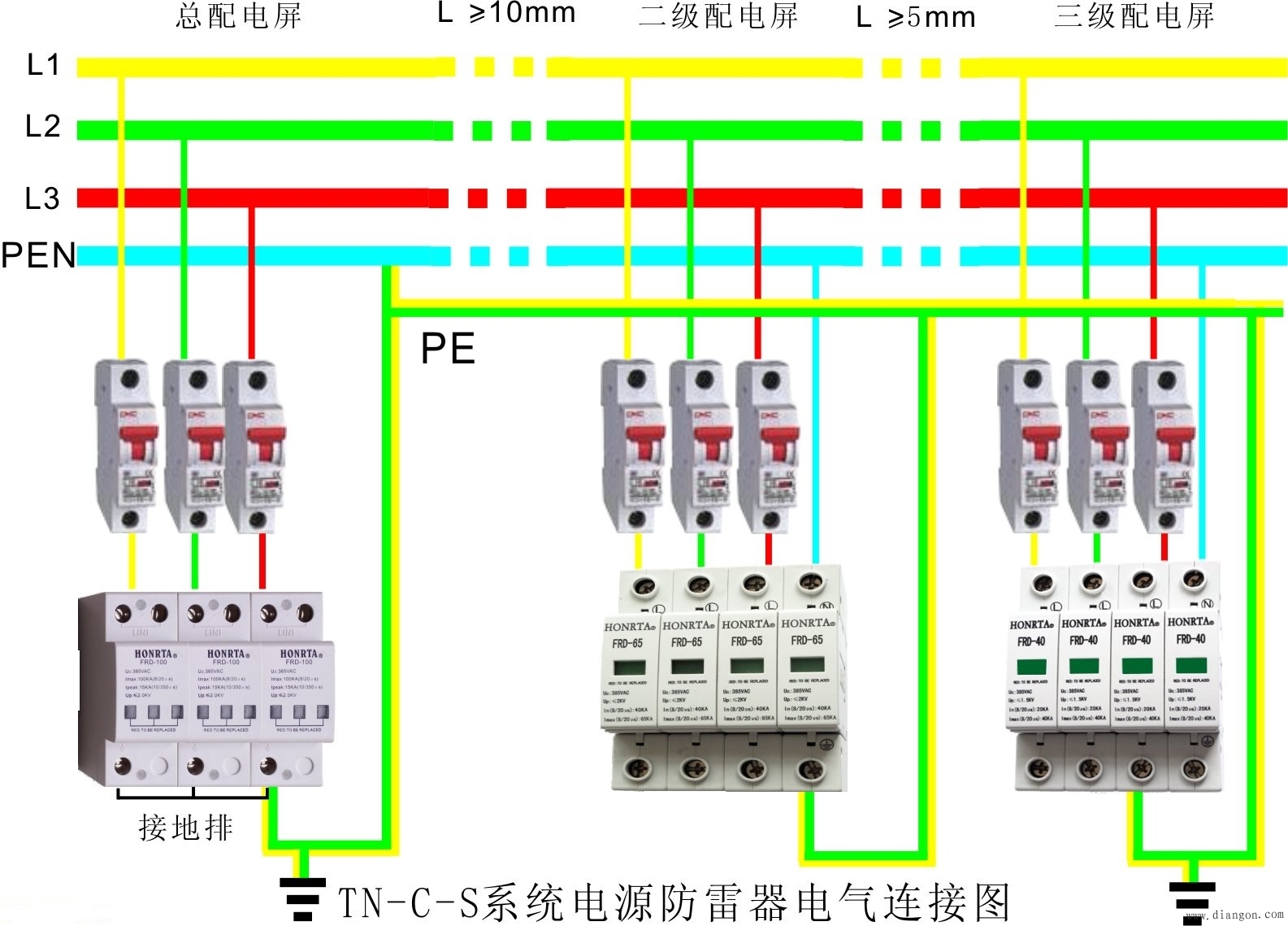

电涌保护器的上口进线端为什么要配一断路器?该断路器应如何选型？

配置断路器的原因有二 ：
1.当通过电涌保护器的涌流大于其Imax，电涌保护器将被击穿而造成回路的短路故障，为切断短路故障并且不影响回路供电，需要加装此断路器。
2.每次发生雷击都会引起电涌保护器的老化，加上漏电流的原因，电涌保护器可能过热老化寿命终止，断路器的热保护系统在电涌保护器达到最大可承受热量前动作断开电涌保护器。
l 对所配断路器的要求：
在标称放电电流下施加20个标准的8/20微秒和1.2/50微秒测试脉冲时，断路器不脱扣。电涌保护器故障后造成接地短路时断路器要能够可靠动作。
l 断路器的选型：
电涌保护器每极都必须设置保护，例如1P N的电涌保护器必须用2P的断路器保护；断路器的分断能力必须大于该处的最大短路电流。可参照下表选型。
后备断路器选择表：

电涌保护器最大放电电流Imax或最大冲击电流Iimp	断路器
	额定电流	脱扣曲线	参考型号
8～20kA（8/20μs）	10A	C	C65
40kA（8/20μs）	20A	C	C65
65kA（8/20μs）	50A	C	C65-NC100
100kA（8/20μs）	50A	C	NC100
35kA（10/350μs）	125A	C	NC125H
50kA（10/350μs）	160A	TM-D	NS160N
100kA（10/350μs）	125A	C	NC125H
