单母线保护

本文介绍了母线完全电流差动保护、母线不完全电流差动保护以及电流比相式母线保护。
一、母线完全电流差动保护
母线完全差动保护是将母线上所有的各连接元件的电流互感器按同名相、同极性连接到差动回路，电流互感器的特性与变比均应相同，且满足ΣI=0，即流入差动继电器的电流为0。

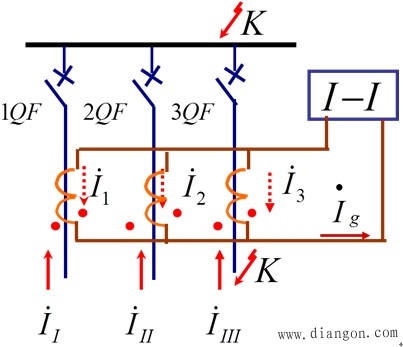

图1
说明：在正常和外部故障时，流入母线与流出母线的一次电流之和为零，故障点的总短路电流。此电流数值很大，足以使差动继电器动作。
二、母线不完全电流差动保护
母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器，接入差动回路，在无电源元件上的电流互感器不接入差动回路。因此在无电源元件上发生故障，它将动作。电流互感器不接入差动回路的无电源元件是电抗器或变压器。
在有电源的元件上装设变比和特性完全相同的D级电流互感器。且电流互感器只装设在A、C两相上，按差动原理连接，在差动回路中接入1KD、2KD差动继电器。

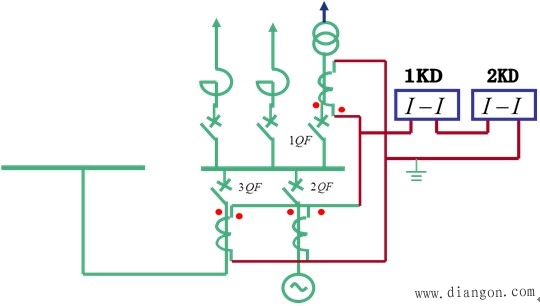

图2
说明：1KD—差动速断保护测量元件，动作电流按馈线电抗器后短路不动作整定；灵敏度校验点选母线上短路计算。
2KD—差动过电流保护测量元件，动作电流按母线正常运行不动作整定；灵敏度校验点选相邻线路末端短路计算。
结论：①母线正常运行时：流过继电器的电流为各馈线负荷电流之和；②母线故障时：流过继电器的电流为短路点的总电流；③馈线电抗器后短路，流过继电器的电流为短路点的总电流（但由于电抗器的限流作用，此电流较小）。
三、电流比相式母线保护
根据母线外部故障或内部故障时连接在该母线上各元件电流相位的变化来实现的。
