电容的测量

电容的主要作用是贮存电能。它由两片金属中间夹绝缘介质构成。由于存在绝缘电阻(绝缘介质的损耗)和引线电感。而引线电感在工作频率较低时，可以忽略其影响。因此，电容的测量主要包括电容量值与电容器损耗(通常用损耗因数D表示)两部分内容，有时需要测量电容器的分布电感。
一、谐振法测量电容量
将交流信号源、交流电压表、标准电感Ｌ和被测电容Cx连成如图1所示的并联电路，其中C０为标准电感的分布电容。
测量时，调节信号源的频率，使并联电路谐振，即交流电压表读数达到最大值，反复调节几次，确定电压表读数最大时所对应的信号源的频率?，则被测电容值Cx为

图1 并联谐振法测量电容量

二、交流电桥法测量电容量和损耗因数

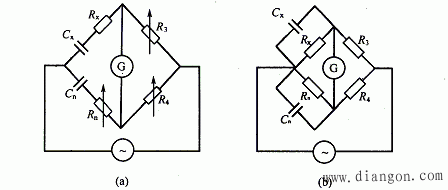

交流电桥有如图2(a)和(b)所示的串联和并联两种电桥。 对于如图2(a)所示的串联电桥，Cx为被测电容，Rx为其等效串联损耗电阻，由电桥的平衡条件可得

图2　　测量电容的交流电桥

测量时，先根据被测电容的范围，通过改变R3来选取一定的量程，然后反复调节R4和Rn使电桥平衡，即检流计读数最小，从R4，Rn刻度读Cx和Dx的值。这种电桥适用于测量损耗小的电容器。
对于如图2(b)所示的并联电桥，Cx为被测电容，Rx为其等效并联损耗电阻，测量时，调节Rn和Cn使电桥平衡，此时

这种电桥适于测量损耗较大的电容器。
三、用万用表估测电容
用模拟式万用表的电阻档测量电容器，不能测出其容量和漏电阻的确切数值，更不能知道电容器所能承受的耐压，但对电容器的好坏程度能粗略判别，在实际工作中经常使用。
1.估测电容量
将万用表设置在电阻档，表笔并接在被测电容的两端，在器件与表笔相接的瞬间，表针摆动幅度越大，表示电容量越大，这种方法一般用来估测0.01μF以上的电容器。
2.电容器漏电阻的估测
除铝电解电容外，普通电容的绝缘电阻应大于10MΩ，用万用表测量电容器漏电阻时，万用表置x1k或x10k倍率档，当表笔与被测电容并接的瞬间，表针会偏转很大的角度，然后逐渐回转，经过一定时间，表针退回到∞Ω处，说明被测电容的漏电阻极大，若表针回不到∞Ω处，则示值即为被测电容的漏电阻值。铝电解电容的漏电阻应超过200k?才能使用。若表针偏转一定角度后，无逐渐回转现象，说明被测电容已被击穿，不能使用了。
