如何用万用表判断晶体管是锗管还是硅管

国产晶体管中，一般大多把锗管做成PNP型，而把硅管做成NPN型，可以根据这个特点，通过测量管型或从管壳上的标志便可很容易地判别出锗管和硅管。但对于进口管和小部分国产就不一定了，因在两种管型中既有锗管又有硅管，对此必须经过测试才能确定。方法如下：
1、测量电阻法
　　用指针式万用表，将基打到Rx1K档，测量晶体管的发射集（或集电结）正向电阻，如果表针指示在中间或中间偏右的位置，说明该管是硅管；如果表针指示在右边接近零而不到零的位置，说明该管是锗管。
2、测量电压法
　　我们知道，锗管发射结的正向电压降一般在0.1~0.3V，而硅管发射结的正向压降为0.6~0.8V，根据这一特点便可通过如图1所示测试电路，判别出锗管和硅管。如图1(a)所示，对于PNP型管来说，电源Eb的正极按发射极，负极接基极，R是限流电阻，万用表置于直流电压档，如果测得的正向电压Ube在0.2V左右即为锗管，如果Ube在0.7V左右则为硅管。如图1(b)所示．测试NPN型管时，只需将电源Eb和表笔极性交换后测量即可。（注意图1中所用万用表为指针式，当用数字式时红黑表笔的接法应相反）

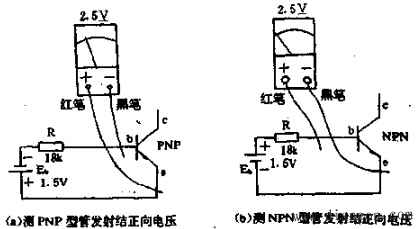

图1　用万用表判断锗管和硅管
　　如果管子本来已经在工作电路里，可通电测试Ube值直接判断。
